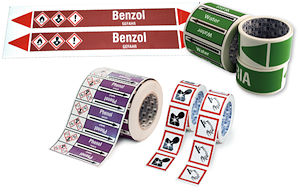

Unser Rohrmarkierer-Sortiment

Rohrmarkierer Standard-Sortiment

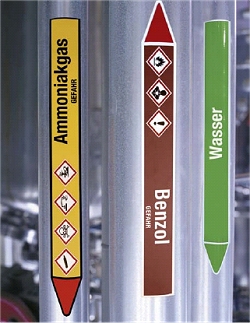

Rohrkennzeichnung

Rohrmarkierer sollten den Rohrinhalt, relevante GHS/CLP-Symbole, einen Gefahrenhinweis sowie die Fließrichtung des Rohrinhaltes angeben. Wahlweise können sie auch technische Deateils beinhalten, damit Wartungsteams und Techniker auf einen Blick die Start- und Endpunkte der Rohre feststellen können.

Gesetzliche Anforderungen und Normen erfüllen

Der Arbeitgeber ist verpflichtet, Rohre, durch die gefährliche Stoffe befördert werden, gemäß der europäischen Richtlinie 92/58 zu kennzeichnen. Diese Richtlinie wird auch in deutsches Recht übertragen. Rohrleitungen, die Gefahrstoffe gemäß der Gefahrstoffverordnung (GefStoffV) transportieren, müssen zusätzlich zu den Texten mit den vorgeschriebenen Gefahrstoffsymbolen versehen werden. Auch die DIN 2403 (Stand März 1984) gibt Auskunft über die Kennzeichnungspflicht von Rohrleitungen.

Alle Rohrmarkierer in einem Betrieb sollten dasselbe Design aufweisen und einer bestimmten Farbkodierung entsprechen, um für eine besonders wirksame Kennzeichnung zu sorgen. MAKRO IDENT bietet zahlreiche Farbkodierungen an, die verschiedene landesspezifische Normen erfüllen.

Schützen Sie sich bei der Arbeit!

Nicht oder nicht ausreichend gekennzeichnete Rohre stellen tatsächlich eine wesentliche Gefahr dar. Unkenntnis über den Inhalt eines Rohres kann schwere Folgen haben: sowohl für die Arbeitnehmer wie auch für den Maschinenpark.

Vermeiden Sie zusätzliche Kosten!

Indem Sie in eine gute und deutliche Kennzeichnung Ihrer Rohre investieren, beugen Sie unvorhersehbaren Kosten vor. Ein Arbeitsunfall verursacht nicht nur physischen Schaden, sondern bedeutet für Sie als Arbeitgeber auch eine ernste finanzielle Belastung

Gewinnen Sie Zeit!

Eine gute und deutliche Kennzeichnung gewährleistet eine bessere Einsicht in die Konstruktion. Ein schnelleres und deutliches Verständnis ist vor allem wichtig für neue Mitarbeiter und/oder externe Unternehmer, die zeitweilig in Ihrem Betrieb arbeiten. Außerdem werden Wartungsarbeiten effizienter ausgeführt, unnötiges Suchen wird vermieden und die Gefahr für Unfälle und Irrtümer wird wesentlich verringert. Sollte sich dennoch ein Unfall ereignen, so werden dank einer guten Kennzeichnung auf jeden Fall kostbare Sekunden gewonnen, die Leben retten können.

Ein umfangreiches Angebot

Über 6900 Texte sind standardmäßig in verschiedenen Formaten und Layouts erhältlich. Dieses Standardangebot bezieht sich auf die am häufigsten verwendeten Stoffe in der Industrie. Können Sie aus unserem Standardangebot nicht das Passende finden, dann erstellen wir Rohrmarkierungen auch nach Kundenwunsch.

Die folgenden Farbkodierungen erhalten Sie bei uns

  • Brady-Standardfarben (PIT)
  • Deutsche Norm DIN 2403
  • ISO 20560-konforme Rohrkennzeichnungen
  • Amerikanische Norm ASME A13.1
  • Britische Norm BS1710/4800
  • ISO 14726 für Schiffe und Meerestechnik
  • Norwegische Norm NORSOK L004
  • Schwedische Norm SS741

Materialien

Für die Rohrmarkierer werden die Materialien B-7548, bestehend aus B-484A + B-7542 Laminat, und B-7541, bestehend aus B-7520 + B-7542 Laminat, hergestellt. Alle Rohrmarkierer auf Karte (mit Trägermaterial) werden mit dem B-7548 hergestellt und alle anderen Rohrmarkierer (z.B. auf Rolle ohne Trägermaterial) werden aus dem Material B-7541 hergestellt. Diese Materialien sind sehr gut haftend, auch im Außenbereich und sehr lange haltbar.
Die technischen Datenblätter finden Sie unter DOWNLOADS.

Hohe Qualität und lange Haltbarkeit

Sie können eindeutig und präzise mit den Rohrmarkierern aus leistungsstarkem, laminiertem Polyester kennzeichnen. Unser Rohrmarkierer-Sortiment ist aufgrund der hohen Beständigkeit gegenüber Chemikalien, UV-Strahlung und extremen Umwelteinflüssen lange haltbar. Die Rohrmarkierer bleiben 5 bis 8 Jahre lesbar. Im Innen-, wie auch im Außenbereich.

Rohrmarkierung nach EU-Richtlinien:

  • Erhöhen die Sicherheit und erleichtern die Wartung.
  • Chemische Symbole entsprechen den EU-Richtlinien 1272/2008, 790/2009 und 286/2011.
  • UV-resistent.
  • Hält Temperaturen von -40°C bis +120°C stand. Min. Anwendungstemperatur: 5°C.
  • Erhältlich in 7 Layouts und mehr als 300 Beschriftungen.
Rohrdurchmesser (mm) Markierer pro Rolle* Markierer pro Rolle/Karte Breite x Höhe (mm) Symbol
Einzelmarkierer mit oder ohne Trägermaterial - Typ 1
Rohrmarkierung - Einzelmarkierer kleiner als 20 mm 5 150 x 12 mit / ohne
20-49 30 4 250 x 26 mit / ohne
50-99 30 3 355 x 37 mit / ohne
größer als 100 mm 30 2 450 x 52 mit / ohne
Rohrmarkierungsbänder mit oder ohne Trägermaterial - Typ 2
Rohrmarkierungsbänder kleiner als 70 mm 505 100 x 60 ohne
kleiner als 70 mm 505 127 x 150 mit
Rohrmarkierungsbänder mit oder ohne Trägermaterial - Typ 3
Rohrmarkierungsbänder größer als 70 mm 220 127 x 150 mit
größer als 70 mm 220 100 x 150 ohne
*Markierer pro Rolle gibt die Gesamtzahl der gelieferten Markierer an.

Diese werden in drei Rollen á 10 Markierer für die Größen 250 x 26 mm
und 355 x 37 mm bzw. in zwei Rollen á 15 Markierer für die Größe 450 x 52 mm ausgeliefert.

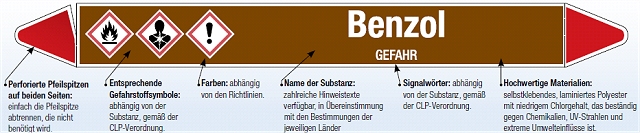

Unsere Einzel-Rohrmarkierer

Rohrmarkierung Einzelmarkierer

Einzelne Rohrmarkierer - mit Trägermaterial

  • Verfügbar in vier Größen.
  • Bei Standardtexten werden das Signalwort und die Gefahrstoffsymbole (wenn zutreffend und erforderlich) automatisch auf den Markierer gedruckt. So müssen Sie nicht erst das entsprechende Symbol wählen. Bei benutzerdefinierten Texten muss der Kunde die Daten angeben.
  • Um die Sichtbarkeit zu erhöhen, werden die Rohrmarkierer mit einem kontrastierenden Rand in derselben Farbe wie der Text gedruckt.
  • Einfaches Abtrennen von Rohrmarkierern und Pfeilen - ohne Hilfsmittel.
Länge (mm) Höhe (mm) Buchstaben
höhe (mm)
Markierer pro Karte Rohrdurch
messer (mm)
Rohrmarkierer mit Träger 150 12 8,00 5 kleiner als 20 mm
Rohrmarkierer mit Träger 250 26 13,30 4 20-49
Rohrmarkierer mit Träger 355 37 16,50 3 50-99
Rohrmarkierer mit Träger 450 52 22,50 2 größer als 100 mm

Einzelne Rohrmarkierer - ohne Trägermaterial (auf Rolle)

  • Schnell und einfach - den Rohrmarkierer einfach von der Rolle nehmen und anbringen.
  • Umweltfreundlich - kein Abfall.
  • Einfaches Abtrennen von Rohrmarkierern - ohne Hilfsmittel.
Länge (mm) Höhe (mm) Buchstaben
höhe (mm)
Markierer pro Rolle* Rohrdurch
messer (mm)
Rohrmarkierer ohne Träger 250 26 13,30 30 20-49
Rohrmarkierer ohne Träger 355 37 16,50 30 50-99
Rohrmarkierer ohne Träger 450 52 22,50 30 größer als 100 mm

*Markierer pro Rolle gibt die Gesamtzahl der gelieferten Markierer an. Diese werden in drei Rollen á 10 Markierer für die Größen 250 x 26 mm und 355 x 37 mm bzw. in zwei Rollen á 15 Markierern für die Größe 450 x 52 mm ausgeliefert.

Rohmarkierungsbänder

Unsere Rohrmarkierungsbänder gewährleisten eine gute Sicht- und Lesbarkeit aus jeder beliebigen Richtung. Dies wird dadurch erreicht, dass der Text abwechselnd normal und auf dem Kopf stehend gedruckt ist.
Die Rohrmarkierungsbänder sind in zwei Ausführungen erhältlich; zum einen für Rohre mit bis zu 70 mm Durchmesser, zum anderen fürh Rohre mit über 70 mm Durchmesser. Beide Formate gibt es in zwei verschiedenen Breiten. Die Rollenbreite für Markierer ohne Symbol beträgt 100 mm; bei Markierern mit Symbol beträgt die Breite 127 mm. Alle Rollen sind 33 Meter lang.

Länge x Höhe (mm) Buchstaben
höhe (mm)
Markierer
pro Rolle
Rohrdurch
messser (mm)
Symbol
Rohrmarkierungsbänder für Rohre bis zu 70 mm Durchmesser - Typ 2
Rohrmarkierungsbänder 100 x 60 8,30 505 kleiner als 70 ohne
Rohrmarkierungsbänder 127 x 60 8,30 505 kleiner als 70 mit
Rohrmarkierungsbänder für Rohre bis zu 70 mm Durchmesser - Typ 3
Rohrmarkierungsbänder 100 x 150 13,60 220 größer als 70 ohne
Rohrmarkierungsbänder 127 x 150 13,60 220 größer als 70 mit

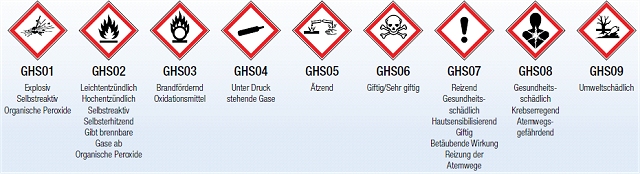

Gefahrstoffsymbole

Auf dem Rohrmarkierer können abhängig ovn der jeweiligen Substanz und in Übereinstimmung mit der CLP-Verordnung keine oder bis zu 6 verschiedene Gefahrstoffsymbole dargestellt werden.

GHS Gefahrstoffsymbole

Anwendungstipp

In den Richtlinien für Schilder und Signale wird empfohlen, Markierer an allen sichtbaren Seiten eines Rohres anzubringen. Es sollen zudem strapazierfähige Markierer verwendet werden und diese (wo empfohlen) in Verbindung mit Piktogrammen einzusetzen.
Rohrmarkierer sollten auf einer sauberen, trockenen, öl- und schmutzfreien Oberfläche aufgebracht werden.

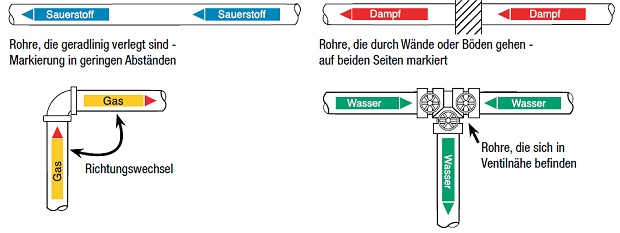

Anwendungen

Rohrmarkierer Anwendung
