Lockout-Tagout: Verriegelungen für Schmelzsicherungselemente

Lockout Industrie-Sperrkappen für das Absichern von Stromkreisen

Hier finden Sie verschiedene Verriegelungen für elektrische Gefahren, die Mitarbeiter schützen, die an Stromkreisen arbeiten. Die Lockout-Verriegelungen bzw. Sicherungskappen für Schmelzsicherungen gibt es für die gängigen Gewinde E14 bis E33. Abzuschließen sind diese entweder mit einem Sperrkappenschlüssel und einem dazu passenden Sicherheitsschloss aus unserem Sortiment. Somit können Mitarbeiter am Sicherungskasten keinerlei Manipulationen vornehmen.


Swivel - Diazed DII + DIII
Swivel - Deozed DII + DIII

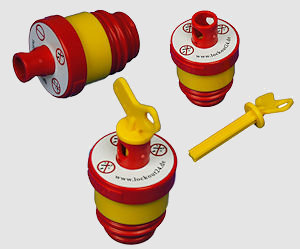

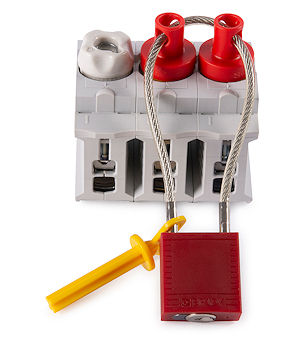

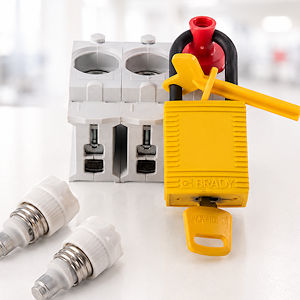

SWIVEL - Absperrbare Verriegelungen für Schraubsicherungselemente DIAZED und NEOZED

Mit dem Swivel (ausgesprochen Sweiwel) lassen sich einzelne Sicherungssockel effektiv gegen Wiedereinschalten sichern. Das Material ist ein nicht leitendes Material, wie alle anderen Verriegelungen auch.

Die Swivel Sperrkappen sind in zwei Größen erhältlich, die alle DIAZED und NEOZED Sicherungs-Elemente sperren, mit Ausnahme von E16-Gewinden. Es gibt jeweils eine Verriegelung für die Gewinde E14 und E18. Eine weitere Verriegelung für die Gewinde E27 und E33.

Zu verschließen sind die Verriegelungen mit einem gelben Spezialschlüssel, der im Lieferumfang mit dabei ist. Sperrkappen und Spezialschlüssel können auch separat bestellt werden. Der gelbe Schlüssel ist zum Absperren allerdings unerlässlich.

Das Swivel Verriegelungssystem kann mit folgenden Schließsystemen abgesperrt werden:

• Sicherheitsschloss vom Tpy Nylon-Nylon 71PS/40 (für die Elektrik): >> Nichtleitende isolierte Nylon-Nylon Schlösser
• Sicherheitsschloss mit Kabelbügel COMPACT+KABEL: >> Nichtleitende isolierte COMPACT+KABEL Schlösser
• oder auch mit einer der folgenden Kabelverriegelungen und einem Schloss: >> Nichtleitende Kabelverriegelungen

Swivel Verriegelungssytem
Best.-Nr. Größe Gewinde Beschreibung VPE
LOTO-309018 Swivel-D01-D02 Neozed E14 + E18 1 x SwivelNeo + gelben Schlüssel 1 Set
LOTO-309019 Swivel-DII-DIII E27 + E33 1 x SwivelDia + gelben Schlüssel 1 Set
LOTO-SwivelNeo Neozed D01 + D02 E14 + E18 1 x SwivelNeo ohne Schlüssel 1
LOTO-SwivelDia Diazed DII + DIII E27 + E33 1 x SwivelDia ohne Schlüssel 1
LOTO-SwivelKey Spezialschlüssel - Extra Spezialchlüssel für Swivel-Verriegelungen 1
VPE = Verpackungseinheit

Lockout Industrie-Sperrkappen

Lockout Sperrkappen für Schmelzsicherungs-Elemente
Absperrbare Isolier-Sperrkappen für Schraubsicherungen Neozed und Diazed

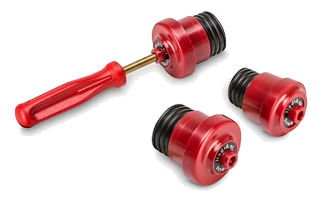

Industrie-Sperrkappen schützen Mitarbeiter, die an Stromkreisen arbeiten, vor versehentlichem Wiedereinschalten (VDE 0105). Die jeweilige Sperrkappe wird anstelle des Sicherungseinsatzes und der Schraubkappe eingeschraubt.

Die patentierten Isolierkappen werden mithilfe eines speziellen Schraubendrehers (separat erhältlich) anstelle des Schmelzeinsatzes und eines Schraubverschlusses im Sicherungssockel angebracht. Verschließen kann man diese oben ausschließlich mit einem dünnen Plombendraht. Dazu sind oben 4 Löcher angebracht.

Die alternative Lösung zum Plombendraht von MasterLock ist die S2392. Leider ist diese nur mit Einschränkung verwendbar.

Schraubendreher für Isolier-Sperrkappen
Zusatz für Schraubsicherungen: Spezialwerkzeug zum An-/Abschrauben der Isolier-Sperrkappen


Absperrbare Isolier-Sperrkappen
Art.-Nr. Größe Gewinde VPE
LOTO-Y1426168 D01 E14 1 Stück
LOTO-Y1426169 D02 E18 1 Stück
LOTO-Y1426170 ND E16 1 Stück
LOTO-812711 DII E27 1 Stück
LOTO-812712 DIII E33 1 Stück
LOTO-812713 Sperrkappenschlüssel universal 1 Stück
VPE = Verpackungseinheit

MasterLock Sperrkappen-Verriegelung

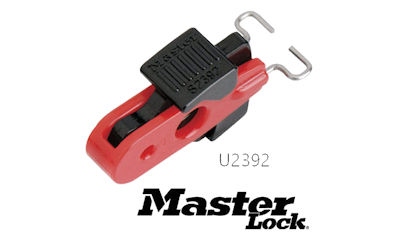

MasterLock S2392 - Vorhängeschloss-Adapter für oben genannte Isolier-Sperrkappen


Nicht leitender Kunststoff mit schwarzer Zunge. Bedingt geeignet für oben genannte Isolier-Sperrkappen.
Mit Einschränkungen verwendbar! Mehr dazu erfahren Sie von unserem Customer Service. (REV 14.04.2021)

Best.-Nr. Beschreibung Geeignet für VPE
LOTO-MLS2392 Vorhängeschloss-Adapter für Isolier-Sperrkappen Brady und MasterLock Sicherungssperren D02 (E16), D2 (E14), ND (E18), DII - KII (E27), DIII-KIII (E33) 1

Lockout Sperrkappen-Set Lockout Isolier-Sperrkappen-Set Diazed DII und DIII für die Industrie

Mit dem zusätzlich erhältlichen Sperrschlüssel (im Set enthalten) sichert man die Isolier-Sperrkappe, so dass diese nicht mehr herauszunehmen ist, außer mit dem Sperrschlüssel. Somit ist garantiert, dass eine unbefugte Entfernung der Sperrkappe überhaupt nicht möglich ist.

Die Isolier-Sperrkappen haben ein auffälliges rotes Gehäuse und jede trägt oben die Aufschrift: "In Arbeit - gesperrt". Eine Gefährdung eines Bedieners durch stromführende Teile wird dadurch ausgeschlossen. Jede Sperrkappe ist zudem plombierbar. Die kragenförmige Schlossöffnung ist mit einer Kreuzbohrung versehen, womit eine Sperr- und Plombiermöglichkeit der Schlossöffnung ermöglicht wurde.

Sperrkappen-Set
Art.-Nr. Größe Gewinde VPE
LOTO-850958 3 x DII, 3 x DIII, 1 x Sperrkappenschlüssel im gepolsterten Koffer E27 + E33 1 Set
VPE = Verpackungseinheit

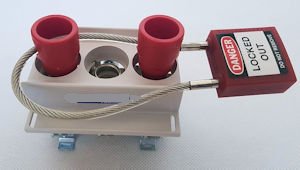

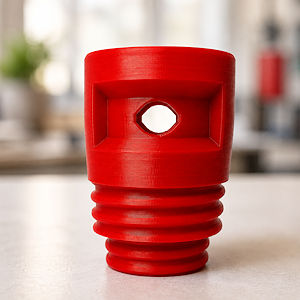

Isolier-Blindstopfen zum Absperren von mehr als einer Schraubsicherung DIAZED und NEOZED

Mit den Isolier-Blindstopfen lassen sich alle Schraubsicherungselemente effektiv gegen Wiedereinschalten sichern. Diese Verriegelungen sind in drei Größen erhältlich für die Gewinde E14/E16, E14/E18 und E27/E33 und sichern somit alle DIAZED und NEOZED Schraubsicherungen ab.

Zu verschließen sind diese Verriegelungen (Isolier-Blindstopfen) mittels unseren Sicherheitsschlössern mit Kabelbügel vom Typ COMPACT+KABEL. Diese sind erhältlich mit einem 200 oder 400 mm langen und isolierten Kabelbügel.
Ebenso können unsere Kabelverriegelungssysteme mit einem Schloss verwendet werden, oder die Blindstopfen werden verblombt.

• Sicherheitsschloss vom Tpy Nylon-Nylon 71PS/40 (für die Elektrik): >> Nichtleitende isolierte Nylon-Nylon Schlösser
• Sicherheitsschloss mit Kabelbügel COMPACT+KABEL: >> Nichtleitende isolierte COMPACT+KABEL Schlösser
• oder auch mit einer der folgenden Kabelverriegelungen + Schloss: >> Nichtleitende Kabelverriegelungen


Isolier-Blindstopfen
Art.-Nr. Größe Gewinde VPE
LOTO-PS-Neo Neozed D01 + D02 E14 + E18 1
LOTO-PS Neozed D01 + Diazed ND E14 + E16 1
LOTO-PS-Dia Diazed DII / DIII E27 + E33 1
VPE = Verpackungseinheit

Isoliersperrstopfen
Isoliersperrstopfen

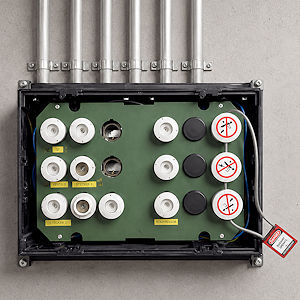

Isolier-Sperrstopfen zum Absperren von mehr als einer DIAZED und NEOZED Sicherung

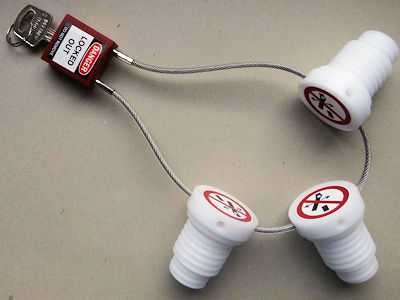

Diese Isolier-Sperrstopfen für Schraubsicherungselemente verfügen über ein Verbotsschild und werden zum Schutz gegen Wiedereinschalten eingesetzt. Sie besitzen einen sehr stabilen Innenkern und lassen sich mit einem Schloss mit Kabelbügel oder einer Kabelverriegelung mit Schloss verschließen.


• Sicherheitsschloss vom Tpy Nylon-Nylon 71PS/40 (für die Elektrik): >> Nichtleitende isolierte Nylon-Nylon Schlösser
• Sicherheitsschloss mit Kabelbügel COMPACT+KABEL: >> Nichtleitende isolierte COMPACT+KABEL Schlösser
• oder auch mit einer der folgenden Kabelverriegelungen + Schloss: >> Nichtleitende Kabelverriegelungen



Isolier-Sperrstopfen
Art.-Nr. Größe Gewinde VPE
LOTO-CA-D01 Neozed D01 E14 1
LOTO-CA-D02 Neozed D02 E18 1
LOTO-CA-DIA Diazed DII + DIII E27 + E33 1
VPE = Verpackungseinheit
