Handrad-Absperrungen für Ventile

Durchgangsventile mit Handrad sicher absperren

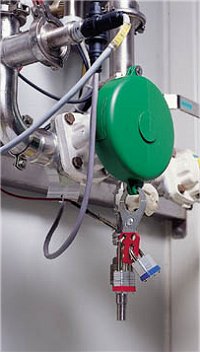

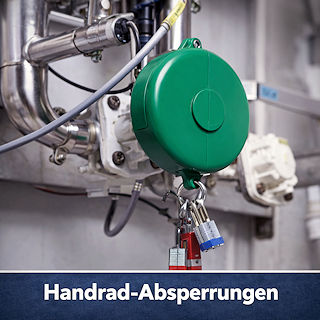

Handradbetätigte Durchgangsventile sind wichtige Energietrennpunkte in industriellen Anlagen. Bei Wartungs-, Reparatur- und Instandhaltungsarbeiten müssen sie zuverlässig gegen unbeabsichtigtes Öffnen oder Schließen gesichert werden. Geeignete Handrad-Absperrungen blockieren das Ventil in der vorgesehenen Stellung und verhindern eine Betätigung während der Arbeiten. Für verschiedene Handradgrößen, Ventilarten und Einsatzbedingungen stehen mehrere Lockout-Ausführungen zur Verfügung.

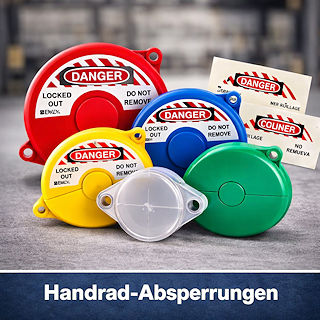

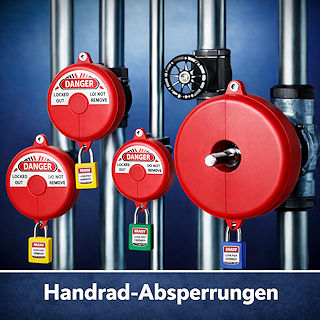

Standard-Absperrungen für Handräder

Die Standard-Ausführungen decken das Handrad vollständig ab und machen eine Betätigung des Ventils unmöglich. Sie eignen sich für Handraddurchmesser von 25 bis 330 mm und können schnell und ohne zusätzliches Werkzeug angebracht werden.

Techn. Datenblatt LOTO-7

Besondere Merkmale

Für Handräder mit unterschiedlichen Durchmessern
Schlag- und chemikalienbeständiges Polypropylen
Temperaturbeständig von -40 °C bis +150 °C
In mehreren Größen und Farben erhältlich
Warnetiketten „Danger“ in Englisch, Spanisch und Französisch enthalten

Für Ventile mit steigender Spindel

Bei den größeren Ausführungen lässt sich die mittlere Abdeckung bei Bedarf herausbrechen. Dadurch können auch OS- und Y-Ventile sowie andere Ventile mit steigender Spindel vollständig umschlossen und sicher blockiert werden.

Farben zur betrieblichen Zuordnung nutzen

Ventilstellung: Rot = geöffnet, Grün = geschlossen
Durchflussmedien: Gelb = Gase, Grün = Wasser

Gefährdungsgrad: Rot = hoch, Blau = geringer
Abteilungen: Rot = Elektrik, Blau = Mechanik

Die verschiedenen Farben ermöglichen eine schnelle optische Zuordnung nach Ventilstellung, Medium, Arbeitsbereich oder betrieblicher Zuständigkeit.

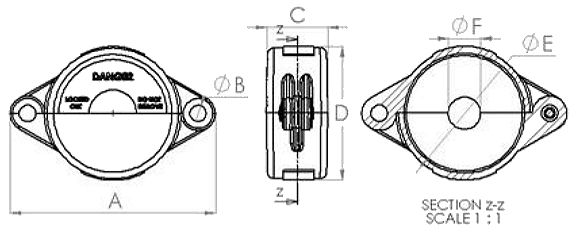

Best.-Nr.	Handraddurchmesser	A Breite	B Lochdurchm. für Schlösser	C Tiefe	D Höhe	E Durchmesser	F Lochdurchm. Ventilanschluss	VPE
Transparent
LOTO-145581	25–64 mm	120,10 mm	9,7 mm	35,9 mm	80,0 mm	70,6 mm	19,0 mm	1
LOTO-145582	64–127 mm	184,8 mm	9,7 mm	50,6 mm	141,7 mm	132,3 mm	44,5 mm	1
LOTO-145583	127–165 mm	224,1 mm	9,7 mm	60,4 mm	181,0 mm	171,4 mm	63,5 mm	1
LOTO-145584	165–254 mm	318,3 mm	9,7 mm	76,2 mm	276,2 mm	276,2 mm	89,4 mm	1
LOTO-145585	254–330 mm	405,1 mm	9,7 mm	76,2 mm	363,5 mm	354,5 mm	104,5 mm	1
Rot
LOTO-065560	25–64 mm	120,10 mm	9,7 mm	35,9 mm	80,0 mm	70,6 mm	19,0 mm	1
LOTO-065561	64–127 mm	184,8 mm	9,7 mm	50,6 mm	141,7 mm	132,3 mm	44,5 mm	1
LOTO-065562	127–165 mm	224,1 mm	9,7 mm	60,4 mm	181,0 mm	171,4 mm	63,5 mm	1
LOTO-065563	165–254 mm	318,3 mm	9,7 mm	76,2 mm	276,2 mm	276,2 mm	89,4 mm	1
LOTO-065564	254–330 mm	405,1 mm	9,7 mm	76,2 mm	363,5 mm	354,5 mm	104,5 mm	1
Blau
LOTO-065585	25–64 mm	120,10 mm	9,7 mm	35,9 mm	80,0 mm	70,6 mm	19,0 mm	1
LOTO-065586	64–127 mm	184,8 mm	9,7 mm	50,6 mm	141,7 mm	132,3 mm	44,5 mm	1
LOTO-065587	127–165 mm	224,1 mm	9,7 mm	60,4 mm	181,0 mm	171,4 mm	63,5 mm	1
LOTO-065588	165–254 mm	318,3 mm	9,7 mm	76,2 mm	276,2 mm	276,2 mm	89,4 mm	1
LOTO-065589	254–330 mm	405,1 mm	9,7 mm	76,2 mm	363,5 mm	354,5 mm	104,5 mm	1
Gelb
LOTO-065590	25–64 mm	120,10 mm	9,7 mm	35,9 mm	80,0 mm	70,6 mm	19,0 mm	1
LOTO-065591	64–127 mm	184,8 mm	9,7 mm	50,6 mm	141,7 mm	132,3 mm	44,5 mm	1
LOTO-065592	127–165 mm	224,1 mm	9,7 mm	60,4 mm	181,0 mm	171,4 mm	63,5 mm	1
LOTO-065593	165–254 mm	318,3 mm	9,7 mm	76,2 mm	276,2 mm	276,2 mm	89,4 mm	1
LOTO-065594	254–330 mm	405,1 mm	9,7 mm	76,2 mm	363,5 mm	354,5 mm	104,5 mm	1
Grün
LOTO-065595	25–64 mm	120,10 mm	9,7 mm	35,9 mm	80,0 mm	70,6 mm	19,0 mm	1
LOTO-065596	64–127 mm	184,8 mm	9,7 mm	50,6 mm	141,7 mm	132,3 mm	44,5 mm	1
LOTO-065597	127–165 mm	224,1 mm	9,7 mm	60,4 mm	181,0 mm	171,4 mm	63,5 mm	1
LOTO-065598	165–254 mm	318,3 mm	9,7 mm	76,2 mm	276,2 mm	276,2 mm	89,4 mm	1
LOTO-065599	254–330 mm	405,1 mm	9,7 mm	76,2 mm	363,5 mm	354,5 mm	104,5 mm	1

Komplett-Sets für unterschiedliche Handradgrößen

Techn. Datenblatt LOTO-7

Mit den farblich abgestimmten Absperr-Sets stehen fünf Größen für Handräder von 25 bis 330 mm direkt zur Verfügung. Damit lassen sich verschiedene Ventile ohne zusätzliche Einzelbeschaffung absichern.

Die Sets eignen sich besonders für Wartungsteams, Werkstätten und Anlagen mit mehreren Ventilgrößen. Je nach betrieblicher Kennzeichnung sind Ausführungen in Rot, Gelb, Grün, Blau oder Transparent erhältlich.

Besondere Merkmale

Fünf Absperrgrößen in einem Set
Für Handraddurchmesser von 25 bis 330 mm
Farblich einheitliche Zusammenstellung
Für Schlösser bis 9,7 mm Bügelstärke geeignet

Best.-Nr.	Beschreibung	Farbe	VPE
LOTO-196212	Absperr-Set für fünf Handradgrößen	ROT	1
LOTO-196214	Absperr-Set für fünf Handradgrößen	GELB	1
LOTO-196215	Absperr-Set für fünf Handradgrößen	GRÜN	1
LOTO-196213	Absperr-Set für fünf Handradgrößen	BLAU	1
LOTO-196216	Absperr-Set für fünf Handradgrößen	TRANSPARENT	1

Zusammenklappbare Handrad-Absperrungen für große Ventile

Techn. Datenblatt LOTO-81

Für größere Handräder stehen platzsparend zusammenklappbare Handrad-Absperrungen zur Verfügung. Sie eignen sich für Handraddurchmesser von 76 bis 600 mm und lassen sich nach dem Einsatz flach zusammenlegen. Dadurch benötigen sie im Werkzeugkoffer oder Servicefahrzeug deutlich weniger Platz als starre Ausführungen.

Besondere Merkmale LOTO-148646 bis LOTO-148648

Für Handraddurchmesser von 76 bis 457 mm
Platzsparend zusammenklappbare Konstruktion
Robustes Styrol für den industriellen Einsatz
Temperaturbeständig von -40 °C bis +100 °C
Herausbrechbare Mittelöffnung für Ventile mit steigender Spindel
Verriegelbar mit bis zu zwei Sicherheitsschlössern

Besondere Merkmale LOTO-417417

Für Handraddurchmesser von 450 bis 600 mm
Faserverstärkte ABS-Ausführung
Verriegelbar mit bis zu vier Sicherheitsschlössern
Große Innenöffnung für Ventile mit steigender Spindel
Für besonders große Industrieventile geeignet

Best.-Nr.	Material	Handraddurchmesser	Außen-Tiefe	Außen-Höhe	Außen-Durchmesser	Lochdurchmesser	VPE
LOTO-148648	Styrol	76 - 178 mm	78,70 mm	189,00 mm	229,40 mm	44,50 mm	1
LOTO-148647	Styrol	178 - 330 mm	101,10 mm	346,20 mm	374,00 mm	73,70 mm	1
LOTO-148646	Styrol	330 - 457 mm	101,10 mm	472,70 mm	500,40 mm	73,70 mm	1
LOTO-417417	Faserverstärktes ABS	450 - 600 mm	75,00 mm	620,00 mm	690,00 mm	124,00 mm	1

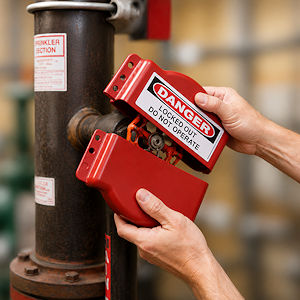

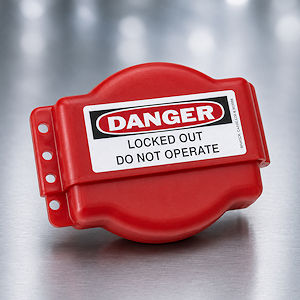

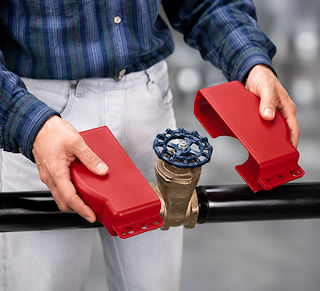

Verstellbare Handrad-Absperrung

Techn. Datenblatt LOTO-70

Mit einer verstellbaren Handrad-Absperrung lassen sich verschiedene Ventilgrößen mit nur einer Verriegelung absichern. Dadurch reduziert sich die Anzahl der benötigten Handrad-Absperrungen im Wartungsbestand und gleichzeitig steigt die Flexibilität im täglichen Einsatz.

Besondere Merkmale

Verstellbar für Handräder von 25 bis 165 mm
Eine Verriegelung für mehrere Handradgrößen
Robustes Polypropylen für den täglichen Industrieeinsatz
Temperaturbeständig von -20 °C bis +80 °C
Montage ohne zusätzliches Werkzeug
Kompakte Bauform für beengte Einbausituationen
Warnetiketten „Danger Locked Out – Do Not Remove“ im Lieferumfang enthalten

Best.-Nr.	Beschreibung	VPE
LOTO-064057	Verstellbare Handrad-Absperrung für Handraddurchmesser von 25 bis 165 mm	1
