Lockout-Verriegelungen für Schutzschalter

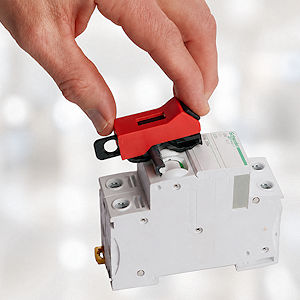

Die kompakten Mini-Verriegelungen eignen sich für zahlreiche europäische Leitungsschutzschalter. Je nach Bauform greifen kleine Stifte in vorhandene Öffnungen des Schalterhebels oder die Vorrichtung wird am Verbindungsriegel befestigt. Dadurch lassen sich ein- und mehrpolige Schalter schnell und zuverlässig blockieren.

Die Montage erfolgt je nach Modell per Druckknopf oder Stellrad und erfordert kein zusätzliches Werkzeug. Das glasfaserverstärkte Nylon ist für den industriellen Einsatz ausgelegt. Für elektrische Anwendungen empfehlen sich Sicherheitsschlösser mit nicht leitendem Nylonbügel.

Besondere Merkmale

• Für ein- und mehrpolige Leitungsschutzschalter geeignet
• Pin-IN-, Pin-OUT-, Wide- und Tie-Bar-Ausführungen
• Schnelle Montage ohne zusätzliches Werkzeug
• Robustes, glasfaserverstärktes Nylon
• Für Schlossbügel bis maximal 7 mm Durchmesser

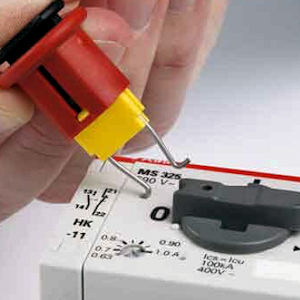

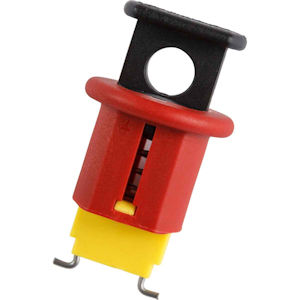

Datenblatt PIS Datenblatt POS Datenblatt POW Datenblatt TBLO Techn. Datenblatt POS ABB MS325 Kompatibilitätsliste der jeweiligen Schutzschalter

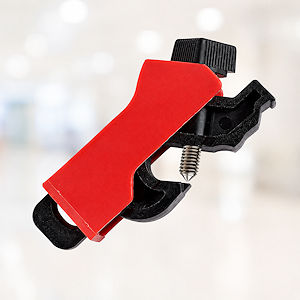

Die Universal-Mini-Verriegelung ist für ein- und mehrpolige Leitungsschutzschalter mit Verbindungsriegel geeignet. Ihre besonders flache Bauform beansprucht nur wenig Platz und ermöglicht es, viele Türen von Sicherungskästen auch bei angebrachter Verriegelung geschlossen zu halten.

Die Vorrichtung wird ohne Werkzeug direkt am Schutzschalter befestigt und anschließend mit einem Sicherheitsschloss gesichert. Das robuste, glasfaserverstärkte Nylon eignet sich für den regelmäßigen Einsatz bei Wartungs- und Instandhaltungsarbeiten an elektrischen Anlagen.

Besondere Merkmale

• Für ein- und mehrpolige Schutzschalter mit Verbindungsriegel
• Sehr flache Bauform für enge Sicherungskästen
• Schnelle und werkzeuglose Montage
• Glasfaserverstärktes Nylon für Temperaturen von -20 °C bis +120 °C
• Für ein Sicherheitsschloss bis etwa 7,1 mm Bügelstärke

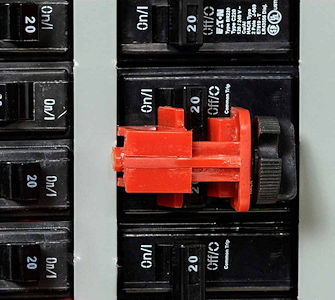

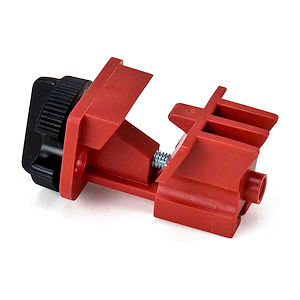

Diese Universal-Verriegelung sichert mehrpolige Schutzschalter zuverlässig gegen unbeabsichtigtes Wiedereinschalten. Sie wird direkt am Schalter angebracht und verbindet die mechanische Sperrung mit einer gut sichtbaren Sicherheitskennzeichnung.

Dadurch ist unmittelbar erkennbar, dass der betreffende Stromkreis während Wartungs- oder Servicearbeiten nicht eingeschaltet werden darf. Die kompakte Lösung unterstützt klar strukturierte Lockout-Tagout-Abläufe an elektrischen Anlagen.

Besondere Merkmale

• Für mehrpolige Schutzschalter geeignet
• Kombiniert Verriegelung und sichtbare Kennzeichnung
• Verhindert unbeabsichtigtes Wiedereinschalten
• Kompakte Bauform für elektrische Verteilungen
• Abmessungen: 62,23 mm Breite und 31,75 mm Tiefe

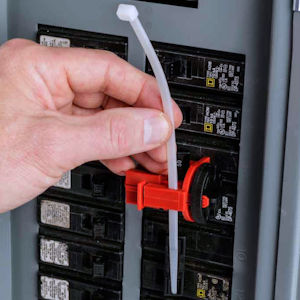

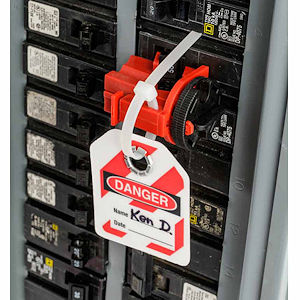

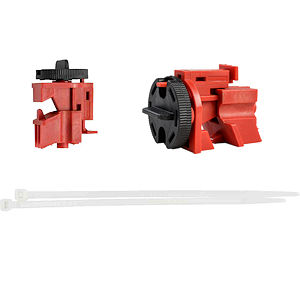

Die TagLock Verriegelung sichert mehrpolige Schutzschalter gegen versehentliches Einschalten und kennzeichnet den gesperrten Stromkreis gleichzeitig mit einem gut sichtbaren Warnhinweis. Dadurch werden Verriegelung und Tagout-Kennzeichnung in einer kompakten Vorrichtung zusammengeführt.

Die Befestigung erfolgt mit den mitgelieferten Kabelbindern direkt am Schutzschalter. Anschließend wird die Vorrichtung mit einem Sicherheitsschloss gesichert. Das glasfaserverstärkte Nylon ist für den regelmäßigen Einsatz an elektrischen Anlagen ausgelegt.

Besondere Merkmale

• Kombiniert Sperrung und sichtbare Warnkennzeichnung
• Für mehrpolige Schutzschalter geeignet
• Mit einem Sicherheitsschloss verriegelbar
• Glasfaserverstärktes Nylon für Temperaturen von -20 °C bis +120 °C
• Inklusive zwei Kabelbinder zur Befestigung

Abmessungen: 62,23 mm Breite und 33,02 mm Höhe.

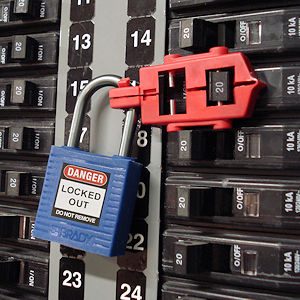

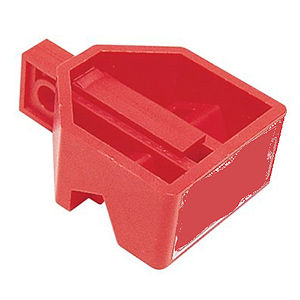

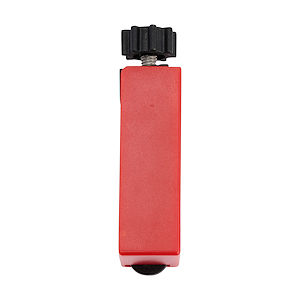

Diese kompakte Lockout-Verriegelung wurde für mehrpolige Schutzschalter entwickelt. Sie blockiert den Schalter zuverlässig in der AUS-Position und verhindert, dass der betreffende Stromkreis während Wartungs- oder Servicearbeiten unbeabsichtigt wieder aktiviert wird.

Die robuste Vorrichtung aus schlagzäh modifiziertem Nylon beansprucht nur wenig Platz im Schaltschrank. Sie bietet eine wirtschaftliche und einfach einsetzbare Lösung für regelmäßig wiederkehrende Lockout-Tagout-Arbeiten.

Besondere Merkmale

• Für mehrpolige Schutzschalter geeignet
• Blockiert den Schalter in der AUS-Position
• Kompakte Bauform für enge Schaltschränke
• Robustes, schlagzäh modifiziertes Nylon
• Für ein Sicherheitsschloss bis etwa 7,14 mm Bügelstärke

Abmessungen: ca. 66,04 x 47,50 x 20,57 mm.

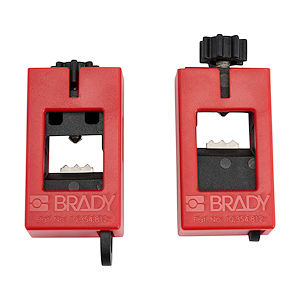

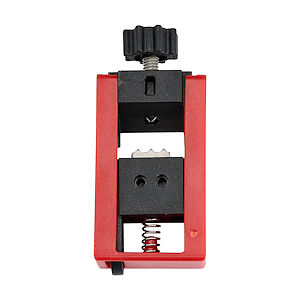

Die besonders flache Verriegelung sichert einzelne Schutzschalter gegen unbeabsichtigtes Einschalten. Aufgrund ihrer niedrigen Bauform kann die Tür vieler Schalttafeln und Sicherungskästen auch bei montierter Verriegelung weiterhin geschlossen werden.

Die Vorrichtung wird ohne zusätzliches Werkzeug über das integrierte Daumenrad am Schutzschalter befestigt. Die manipulationssichere Konstruktion eignet sich besonders für Bereiche, in denen der Verteiler zugänglich bleiben muss, einzelne Stromkreise jedoch gesperrt werden sollen.

Besondere Merkmale

• Sehr flache Bauform für geschlossene Schaltschranktüren
• Für einpolige Schutzschalter geeignet
• Werkzeuglose Montage über ein Daumenrad
• Robustes Polypropylen für Temperaturen von -20 °C bis +80 °C
• Für ein Sicherheitsschloss bis etwa 7 mm Bügeldurchmesser

Abmessungen: 25,40 x 50,80 x 12,70 mm.

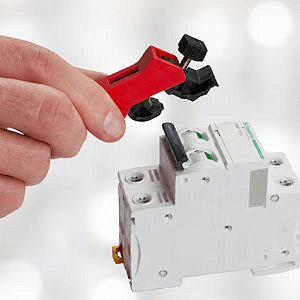

Das kompakte Verriegelungssystem eignet sich für viele ein-, zwei- und dreipolige Schutzschalter. Die Vorrichtung wird direkt über dem Schalter positioniert, mit der integrierten Stellschraube fixiert und anschließend mit einem Sicherheitsschloss gesichert.

Durch die kleine Bauform lässt sich die Verriegelung auch in engen Schalttafeln und dicht bestückten Verteilungen einsetzen. Die Montage erfolgt schnell und ohne Spezialwerkzeug, sodass einzelne Stromkreise bei Wartungsarbeiten sicher blockiert werden können.

Besondere Merkmale

• Für ein-, zwei- und dreipolige Schutzschalter
• Platzsparende Bauform für enge Schalttafeln
• Fixierung über eine integrierte Stellschraube
• Schnelle Montage ohne Spezialwerkzeug
• Für ein Sicherheitsschloss bis 6,53 mm Bügelstärke

Abmessungen: 60,00 x 35,00 x 15,00 mm.

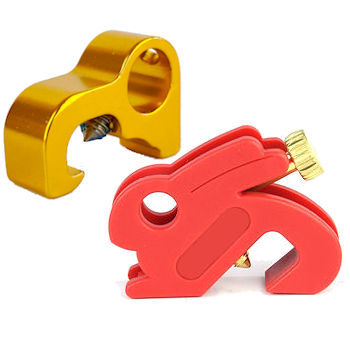

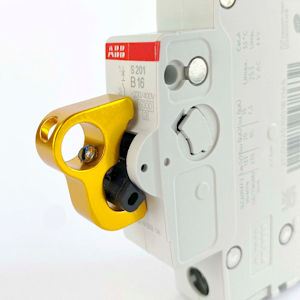

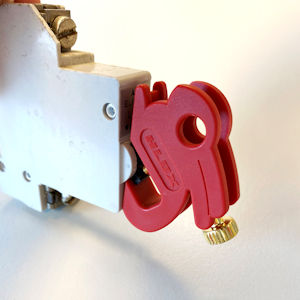

Die kompakten Universal-Sperren blockieren Leitungsschutzschalter, FI-LS-Schalter und Hauptschalter verschiedener Hersteller. Sie eignen sich auch für Schalterbauformen, für die keine spezielle Pin- oder Snap-On-Verriegelung verfügbar ist.

Die Ausführung LOTO-300300 wird werkzeuglos über eine Messing-Rändelschraube befestigt und ist auch für viele ältere Schutzschalter geeignet. LOTO-325325 besteht aus eloxiertem Aluminium und wird mit einer Schlitzschraube kompakt am Schalter fixiert. Beide Varianten werden anschließend mit einem Sicherheitsschloss gesichert.

Besondere Merkmale

• Für LS-, FI-LS- und Hauptschalter verschiedener Hersteller und ältere Schaltermodelle
• Kompakte Ausführungen aus Polyamid oder eloxiertem Aluminium mit Rändel- oder Schlitzschraube
• Mit Sicherheitsschlössern oder Kabelverriegelungen kombinierbar

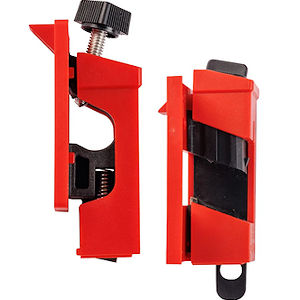

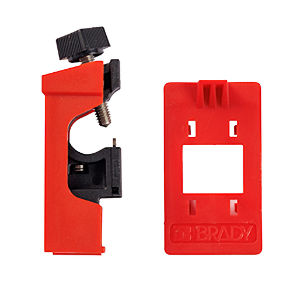

Diese Klemm-Verriegelungen sichern ein- und mehrpolige Schutzschalter, deren Betätigungshebel keine geeignete Öffnung für eine Pin-Verriegelung besitzt. Das patentierte Daumenrad klemmt die Vorrichtung direkt am Schalter fest und ermöglicht eine schnelle Montage ohne Werkzeug.

Eine abnehmbare Isolierschelle erleichtert die Anpassung an unterschiedliche Schalterformen. Die kompakte Vorrichtung besteht aus glasfaserverstärktem Material und wird mit einer Schutzabdeckung geliefert. Zwei Ausführungen stehen für Spannungsbereiche bis 277 Volt beziehungsweise bis 600 Volt zur Verfügung.

Besondere Merkmale

• Für ein- und mehrpolige Schutzschalter ohne Hebelloch - Zwei Varianten bis 277 Volt oder 600 Volt
• Werkzeuglose Klemmmontage über ein patentiertes Daumenrad
• Abnehmbare Isolierschelle für unterschiedliche Schalterformen
• Für Sicherheitsschlösser bis 7,1 mm Bügeldurchmesser

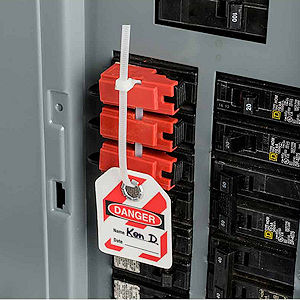

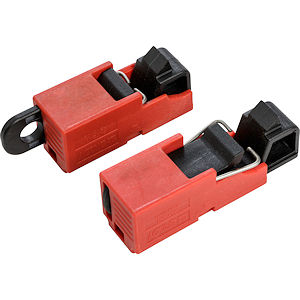

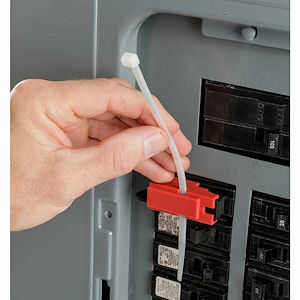

Die TagLock Verriegelung wurde für 120-Volt-Schutzschalter mit einer Öffnung im Betätigungshebel entwickelt. Sie sperrt den Schalter gegen unbeabsichtigtes Wiedereinschalten und macht durch die integrierte Kennzeichnungsfläche direkt sichtbar, dass am betreffenden Stromkreis gearbeitet wird.

Die Vorrichtung wird mit den mitgelieferten Kabelbindern am Schutzschalter befestigt und anschließend mit einem Sicherheitsschloss abgeschlossen. Dadurch lassen sich mechanische Verriegelung und eindeutige Warnkennzeichnung in einem kompakten Lockout-Tagout-System verbinden.

Besondere Merkmale

• Für 120-Volt-Schutzschalter mit Hebelloch - Kompakte Ausführung für enge Schaltverteilungen
• Kombiniert Verriegelung und sichtbare Kennzeichnung - Mit einem Sicherheitsschloss abschließbar
• Inklusive Kabelbinder zur sicheren Befestigung

Abmessungen: 62,13 x 23,72 x 18,80 mm.

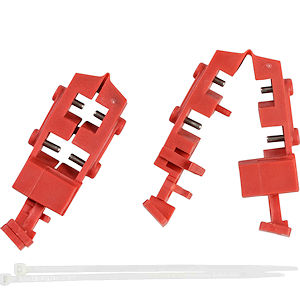

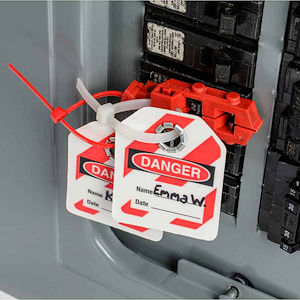

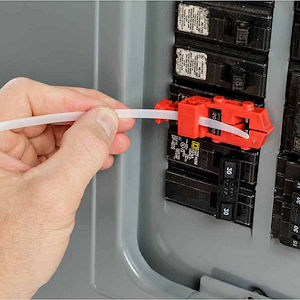

Die TagLock Snap-On-Verriegelung eignet sich für einpolige 120-Volt-Schutzschalter mit Hebelloch. Sie wird direkt auf den Schalter aufgeklickt und verhindert, dass der Stromkreis während Wartungs- oder Servicearbeiten unbeabsichtigt wieder eingeschaltet wird.

Die integrierte Kennzeichnungsfläche macht die Sperrung unmittelbar sichtbar. Zwei mitgelieferte Kabelbinder ermöglichen eine zusätzliche Fixierung. Das glasfaserverstärkte Nylon ist für den regelmäßigen Einsatz an elektrischen Anlagen ausgelegt.

Besondere Merkmale

• Für einpolige 120-Volt-Schutzschalter mit Hebelloch - Kombiniert Sperrung und Warnkennzeichnung
• Schnelle Snap-On-Montage ohne Werkzeug - Für 1 Sicherheitsschloss bis 7,1 mm Bügelstärke
• Inklusive zwei Kabelbinder zur zusätzlichen Fixierung

Abmessungen: ca. 68,48 x 25,55 x 15,75 mm.

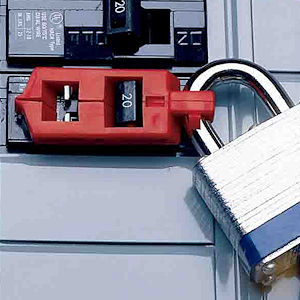

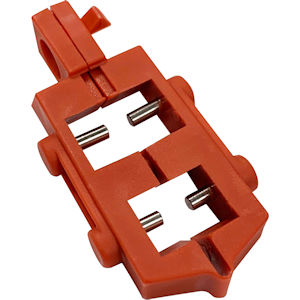

Die Standard Snap-On-Verriegelung sichert einpolige 120-Volt-Schutzschalter mit Hebelloch. Sie wird direkt auf den Betätigungshebel aufgeklickt und verhindert ein unbeabsichtigtes Wiedereinschalten während Wartungs- und Servicearbeiten.

Die klassische Lockout-Ausführung besitzt keine integrierte TagLock-Kennzeichnung und wird mit einem separaten Sicherheitsschloss gesichert. Durch ihre besonders flache Bauform eignet sie sich auch für enge Sicherungskästen und Schalttafeln.

Besondere Merkmale

• Für einpolige 120-Volt-Schutzschalter mit Hebelloch
• Sehr flache Bauform für enge Schaltverteilungen -Schnelle Snap-On-Montage ohne Werkzeug
• Robustes Nylon für Temperaturen von -20 °C bis +120 °C
• Für ein Sicherheitsschloss bis 7,1 mm Bügelstärke

Abmessungen: ca. 54,36 x 30,23 x 8,38 mm.

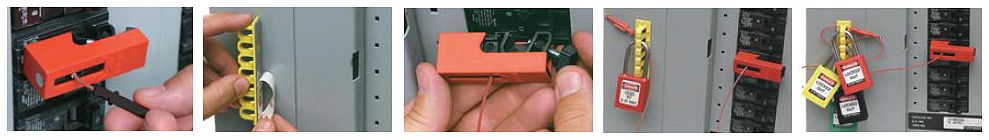

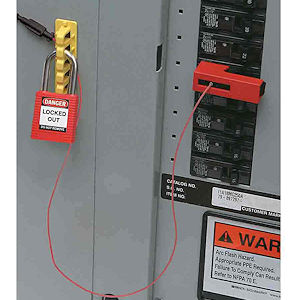

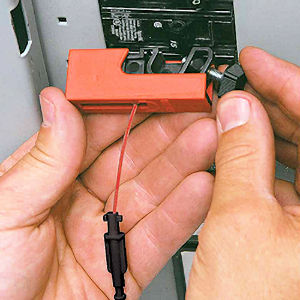

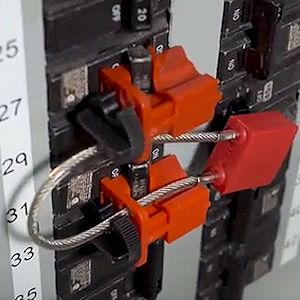

Die EZ Panel Loc Verriegelungen sichern Schutzschalter im Spannungsbereich von 120 bis 277 Volt. Je nach Bauform des Schalters steht eine Snap-On-Ausführung für Hebel mit Loch oder eine Klemm-Ausführung für Hebel ohne Loch zur Verfügung.

Beide Varianten werden direkt am Schutzschalter befestigt und über ein flexibles Kabel mit einem Sicherheitsschloss verbunden. Die kompakte Konstruktion eignet sich für viele ein- und mehrpolige Schutzschalter und beansprucht nur wenig Platz im Schaltschrank.

Besondere Merkmale

• Für Schutzschalter von 120 bis 277 Volt
• Snap-On-Ausführung für Schalter mit Hebelloch
• Klemm-Ausführung für Schalter ohne Hebelloch
• Schnelle Montage ohne Veränderungen am Schaltkasten
• Kompakte Bauform für enge Schaltverteilungen

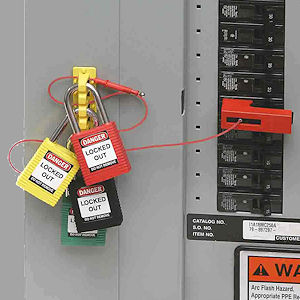

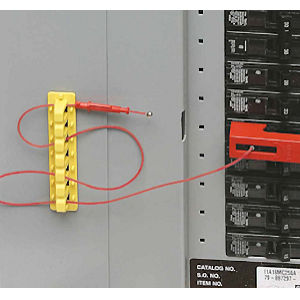

Die selbstklebende EZ Panel Loc Halterung nimmt Sicherheitsschlösser und Verriegelungskabel zentral im Schaltschrank auf. Dadurch wird das Gewicht der Schlösser nicht direkt auf die Schutzschalter übertragen und die Schaltschranktür kann trotz aktiver Verriegelungen geschlossen bleiben.

Die Halterungen sind für bis zu sieben oder fünfzehn Sicherheitsschlösser erhältlich und eignen sich besonders für Gruppen-Lockout. Der dauerhafte Acrylklebstoff ermöglicht eine stabile Befestigung, ohne dass Bohrungen im Schaltschrank erforderlich sind.

Besondere Merkmale

• Zentrale Aufnahme mehrerer Sicherheitsschlösser
• Entlastet Schutzschalter vom Gewicht der Schlösser
• Schaltschranktür bleibt weiterhin schließbar
• Selbstklebende Montage ohne Bohren
• Ausführungen für bis zu sieben oder fünfzehn Schlösser

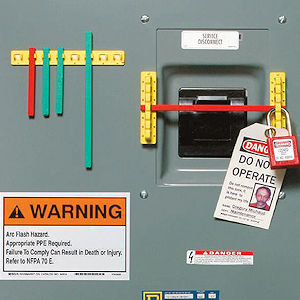

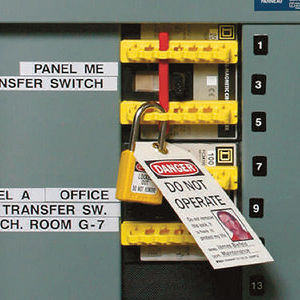

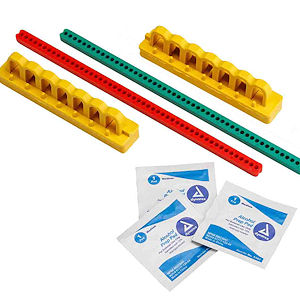

Das Blockierset eignet sich für große, überdimensionierte oder ungewöhnlich geformte Schutzschalter im Spannungsbereich von 480 bis 600 Volt. Selbstklebende Halterungsschienen werden dauerhaft am Schaltkasten befestigt, sodass keine Bohrungen oder baulichen Veränderungen erforderlich sind.

Farbcodierte Sperrstäbe zeigen die gesicherte Schalterstellung deutlich an. Der rote Sperrstab blockiert den Schalter in der AUS-Position, während der grüne Sperrstab für die gesicherte AN-Position vorgesehen ist. Zusätzliche Halterungen und Sperrstäbe können separat ergänzt werden.

Besondere Merkmale

• Für große Schutzschalter von 480 bis 600 Volt
• Selbstklebende Montage ohne Bohren
• Roter Sperrstab für die AUS-Position
• Grüner Sperrstab für die AN-Position
• Halterungen und Sperrstäbe separat nachbestellbar

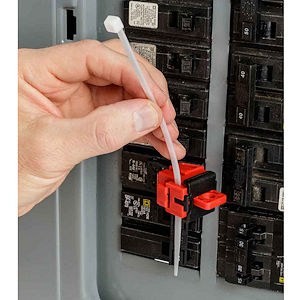

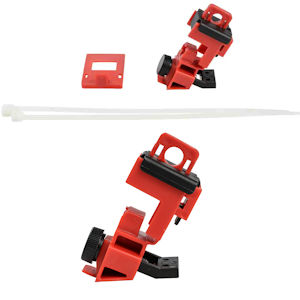

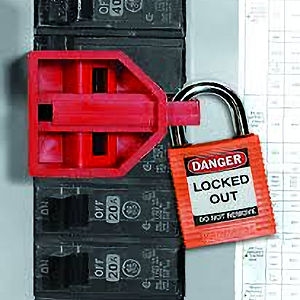

Die TagLock Klemmverriegelungen werden direkt am Schutzschalter befestigt und sichern ihn gegen unbeabsichtigtes Wiedereinschalten. Gleichzeitig kennzeichnet die integrierte Warnfläche den gesperrten Stromkreis deutlich. Varianten stehen für 120/277 Volt sowie für 480/600 Volt zur Verfügung.

Die Klemmmontage erfolgt ohne Bohren oder Veränderungen am Schalter. Das robuste Gehäuse aus glasfaserverstärktem Nylon und Polypropylen eignet sich für industrielle Einsatzbedingungen. Jede Verriegelung kann mit einem Sicherheitsschloss abgeschlossen und zusätzlich mit Kabelbindern fixiert werden.

Besondere Merkmale

• Für Schutzschalter von 120/277 oder 480/600 Volt - Kombiniert Verriegelung und Warnkennzeichnung
• Klemmmontage ohne Bohren oder Umbauten
• Für 1 Sicherheitsschloss bis 7,1 mm Bügelstärke - Inklusive Kabelbinder zur zusätzlichen Fixierung

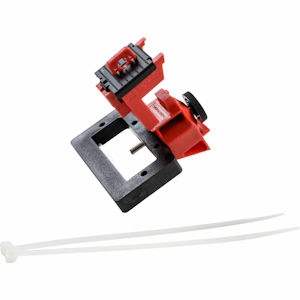

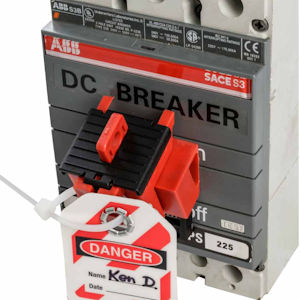

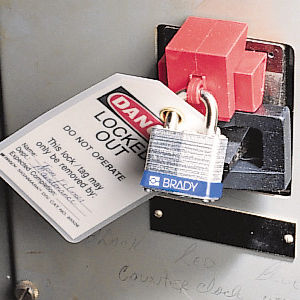

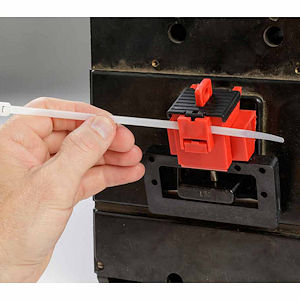

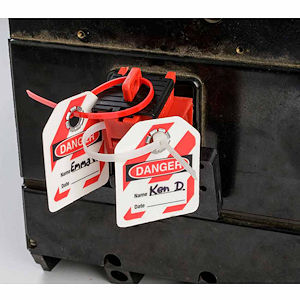

Diese TagLock Klemmverriegelung wurde für große und breite Schutzschalter im Spannungsbereich von 480 bis 600 Volt entwickelt. Sie wird direkt am Schalter festgeklemmt und verhindert zuverlässig dessen unbeabsichtigte Betätigung während Wartungs- und Instandhaltungsarbeiten.

Die integrierte Kennzeichnungsfläche macht den gesperrten Zustand deutlich sichtbar. Das stabile Gehäuse aus glasfaserverstärktem Nylon und Polypropylen eignet sich für anspruchsvolle Industrieumgebungen. Die Montage erfolgt ohne Bohren oder Veränderungen am Schutzschalter.

Besondere Merkmale

• Für große Schutzschalter mit 480 oder 600 Volt - Für Schalterbreiten bis etwa 57,15 mm
• Kombiniert Verriegelung und sichtbare Kennzeichnung - Klemmmontage ohne Bohren oder Umbauten
• Für ein Sicherheitsschloss bis 7,1 mm Bügelstärke

Abmessungen: ca. 95,3 x 105,2 x 59,9 mm.

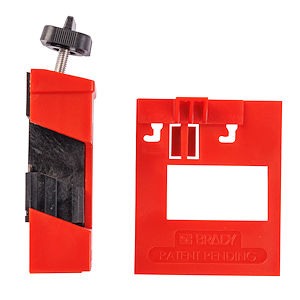

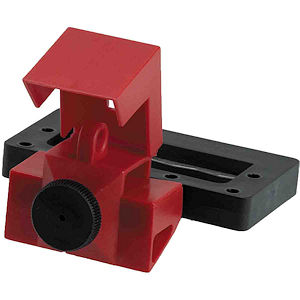

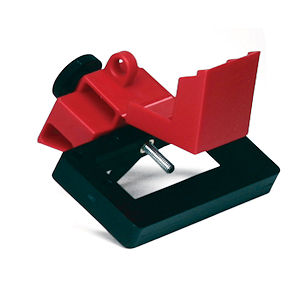

Die Standard-Klemmverriegelung sichert besonders große Schutzschalter im Spannungsbereich von 480 bis 600 Volt. Ein verbesserter Klemmmechanismus passt sich an breite und starke Betätigungshebel an und hält den Schalter zuverlässig in der vorgesehenen Position.

Die Befestigung erfolgt innerhalb weniger Sekunden über eine Daumenschraube und erfordert kein Werkzeug. Das robuste Polypropylen ist für den industriellen Einsatz ausgelegt. Anschließend wird die Vorrichtung mit einem Sicherheitsschloss gegen unbefugtes Entfernen gesichert.

Besondere Merkmale

• Für übergroße Schutzschalter mit 480 bis 600 Volt - Für Schalter bis 57,15 mm Breite und 22,2 mm Stärke
• Werkzeuglose Montage über eine Daumenschraube
• Für ein Sicherheitsschloss bis 7,1 mm Bügelstärke
• Robustes Polypropylen für Temperaturen von -20 °C bis +80 °C

Abmessungen: ca. 95,25 x 27,94 x 12,70 mm.

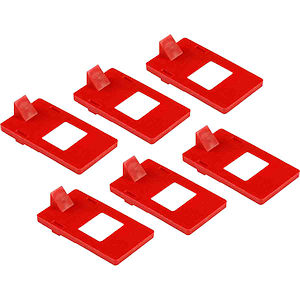

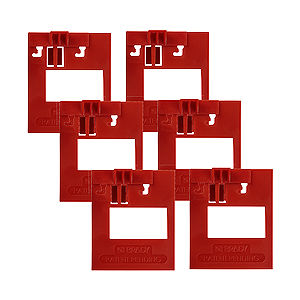

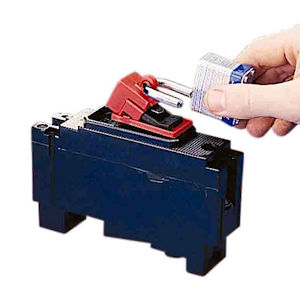

Abnehmbare Isolierschellen erweitern die Einsatzmöglichkeiten von Klemmverriegelungen bei Schutzschaltern mit langen oder breiten Betätigungshebeln. Sie verbessern die formschlüssige Befestigung und unterstützen eine zuverlässige Blockierung während Wartungsarbeiten.

Die roten Zubehörteile lassen sich schnell an kompatiblen Verriegelungen anbringen und nach dem Einsatz wieder entfernen. Ausführungen stehen für Schutzschalter von 120/277 Volt sowie 480/600 Volt zur Verfügung.

Besondere Merkmale

• Zubehör für Klemmverriegelungen an Schutzschaltern
• Für lange oder breite Schalterhebel geeignet
• Schnell anzubringen und wieder abnehmbar
• Varianten für 120/277 und 480/600 Volt
• Lieferung jeweils als Set mit sechs Isolierschellen

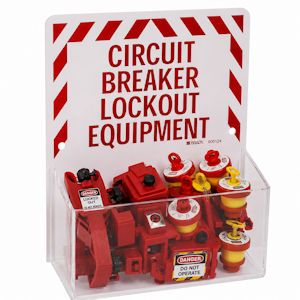

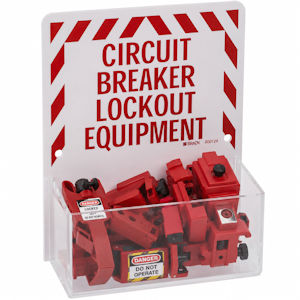

Die kompakte Aufbewahrung sorgt dafür, dass Schutzschalter-Verriegelungen gut sichtbar und griffbereit bereitstehen. Die transparente Wanne erleichtert die Bestandskontrolle und schützt die enthaltenen Lockout-Vorrichtungen vor Verlust.

Die Halterung kann direkt an einer Wand oder auf einem Shadowboard montiert werden. Durch die auffällige rot-weiße Kennzeichnung lässt sich der vorgesehene Aufbewahrungsplatz im Wartungsbereich schnell erkennen.

Besondere Merkmale

• Übersichtliche Aufbewahrung von (verschiedenen) Schutzschalter-Verriegelungen
• Transparente Wanne zur schnellen Bestandskontrolle
• Für Wandmontage und Shadowboards geeignet
• Robuste Ausführung aus Kunststoff - Abmessungen: 203,2 x 158,75 x 69,85 mm
