Motorschutzschalter-Verriegelungen für Wartungsarbeiten

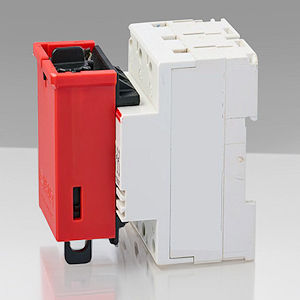

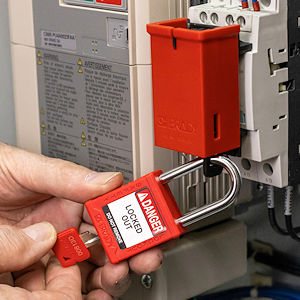

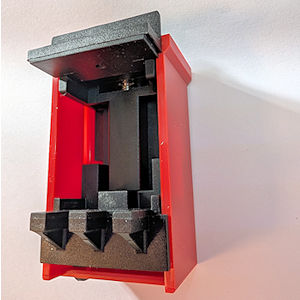

Die universell einstellbare Klemm-Verriegelung wird direkt am Gehäuse des Motorschutzschalters befestigt. Über das integrierte Daumenrad lässt sich die Klemme schnell und ohne zusätzliches Werkzeug an unterschiedliche Schalterformen und Abmessungen anpassen. Das universelle Design eignet sich für die meisten Motorschalter mit einer Plattenhöhe von bis zu 45 mm.

Der robuste Polypropylenkörper ist für anspruchsvolle industrielle Umgebungen und Temperaturen von -20 °C bis +80 °C ausgelegt. Die nicht leitende Verriegelung blockiert den Zugang zum Betätigungselement, kann mit einem Sicherheitsschloss bis 7,14 mm Bügelstärke gesichert werden und ist für elektrische Lockout-Tagout-Anwendungen vorgesehen.

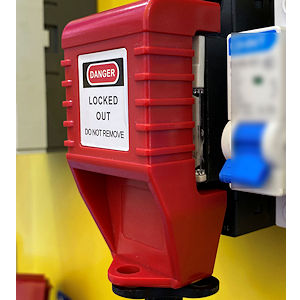

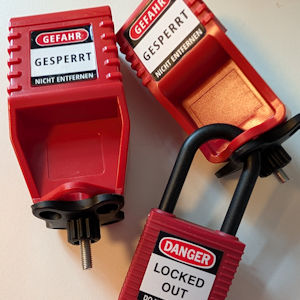

Diese verstellbaren Sperren sichern Drehschalter und Motorschutzschalter während Wartungs- und Instandhaltungsarbeiten. Der Drehgriff wird in die vorgesehene Aussparung eingesetzt und von gezahnten Metallbacken sicher am Schaltergehäuse gehalten.

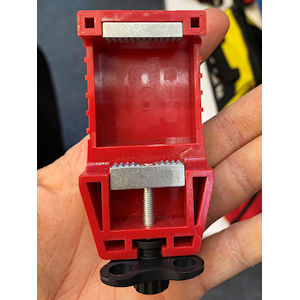

Über die schwarze Rändelschraube wird die bewegliche Backe an die jeweilige Schaltergröße angepasst. Zum Abschließen wird eines der vier Löcher der Schlossaufnahme mit dem vorderen Verriegelungspunkt ausgerichtet und anschließend mit einem Sicherheitsschloss gesichert.

Besondere Merkmale

• Passende Aussparung für Drehschalter - Robustes und hitzebeständiges Polyamid
• Gezahnte Metallbacken für festen Halt - Verstellbare Backe für verschiedene Größen
• Vierfach positionierbare Schlossaufnahme

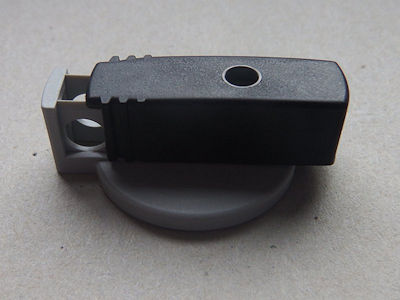

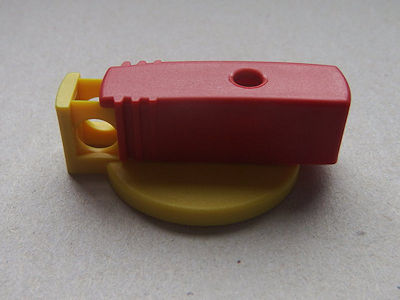

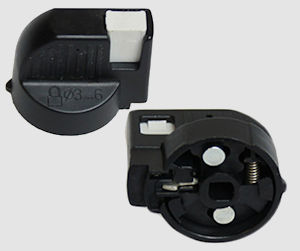

Diese Verriegelungen wurden für ausgewählte Motorschutzschalter von Allen-Bradley und Eaton entwickelt. Sie ersetzen beziehungsweise sichern den vorhandenen Drehgriff und blockieren ihn zuverlässig in der Null- oder AUS-Stellung. Dadurch lassen sich die Schalter während Wartungs-, Reparatur- und Instandhaltungsarbeiten eindeutig gegen eine Betätigung sichern.

Für die Absperrung eignen sich Sicherheitsschlösser mit einem Bügeldurchmesser von etwa 3 bis 6 mm. Bei Mehrfach-Absperrungen kann der besonders flache Mehrfach-Verschlussbügel aus Edelstahl LOTO-852440 verwendet werden, der auch in kleine Verriegelungsöffnungen passt. Die jeweilige Ausführung richtet sich nach Schaltermodell, Griffausführung und verfügbarem Verriegelungsdurchmesser.
