Rohrmarkierer nach ISO 20560

ISO 20560 Rohrmarkierer für industrielle Rohrleitungen

Rohrmarkierer nach ISO 20560 ermöglichen eine gut sichtbare und international verständliche Kennzeichnung von Rohrleitungen. Rohrinhalt, Fließrichtung sowie erforderliche Gefahren- und Warnhinweise können unmittelbar an der Leitung dargestellt werden.

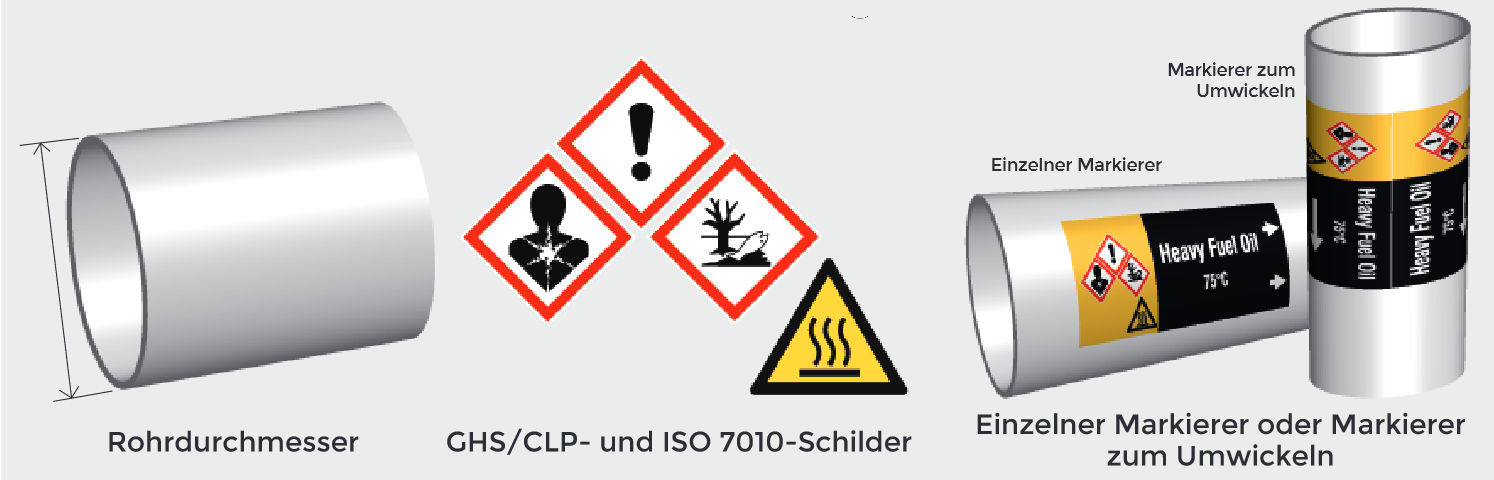

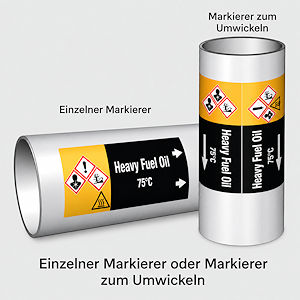

Zum Standardsortiment gehören Einzelmarkierer zum Aufkleben sowie Rohrmarkierer, die um die Rohrleitung gewickelt werden. Umlaufende Rohrmarkierer sind aus verschiedenen Blickrichtungen gut erkennbar. Beide Ausführungen können darüber hinaus individuell nach Kundenanforderung angefertigt werden.

Die ISO 20560 berücksichtigt unter anderem Anforderungen an Farbcodierung, Größe, Sichtabstände sowie die Verwendung von GHS-/CLP- und weiteren Warnsymbolen. Die Kennzeichnung wird passend zum jeweiligen Rohrdurchmesser, Rohrinhalt und Einsatzbereich ausgewählt.

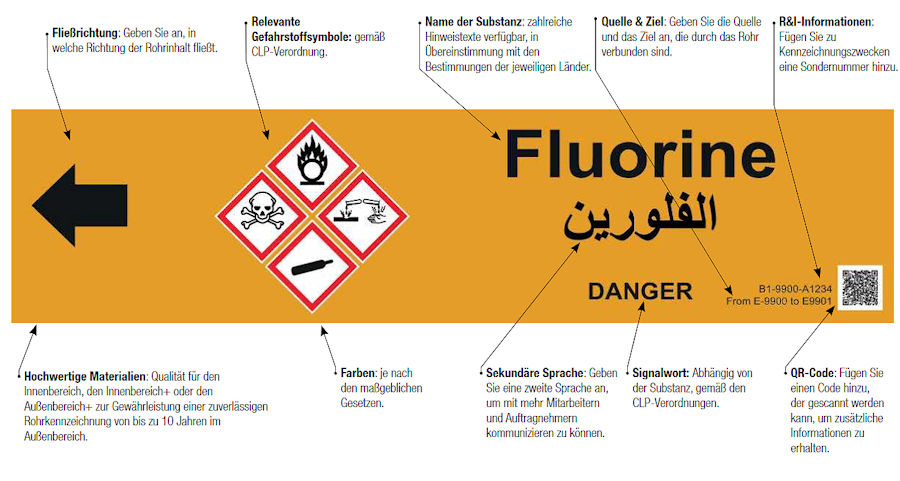

Mögliche Kennzeichnungselemente

• Bezeichnung des Rohrinhalts
• Fließrichtung
• GHS-/CLP-Gefahrensymbole
• Weitere Warn- und Sicherheitssymbole
• Zusätzliche Betriebsinformationen
• Verschiedene Farben und Größen
• Material passend zum jeweiligen Einsatzbereich

Standard-Rohrmarkierer oder individuelle Sonderanfertigung

Viele häufig verwendete Rohrinhalte sind bereits als Standard-Rohrmarkierer erhältlich. Diese Kennzeichnungen können anhand des Rohrmarkierer-Katalogs ausgewählt werden.

Ist die gewünschte Beschriftung nicht im Standardsortiment enthalten oder werden zusätzliche Angaben benötigt, können Rohrmarkierer individuell angefertigt werden. Für diese Sonderanfertigungen stehen vorbereitete Excel-Listen zur Verfügung.

Individuelle ISO 20560 Tankkennzeichnungen

Für Sonderanfertigungen von Tankkennzeichnungen steht eine separate Excel-Liste zur Verfügung. Darin können die benötigten Inhalte und Anforderungen für die Angebotserstellung eingetragen werden.

Farbcodierung und Rohrmarkierergrößen

Farbe und Größe tragen dazu bei, dass Rohrkennzeichnungen schnell erkannt und eindeutig zugeordnet werden können. Die Abmessungen werden passend zum Rohrdurchmesser gewählt, während die Farbcodierung die visuelle Zuordnung des Rohrinhalts unterstützt.

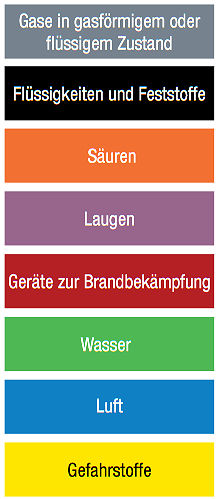

Farbcodierung

Die Grundfarbe unterstützt die schnelle Zuordnung des jeweiligen Rohrinhalts und bildet die Basis der Rohrkennzeichnung.

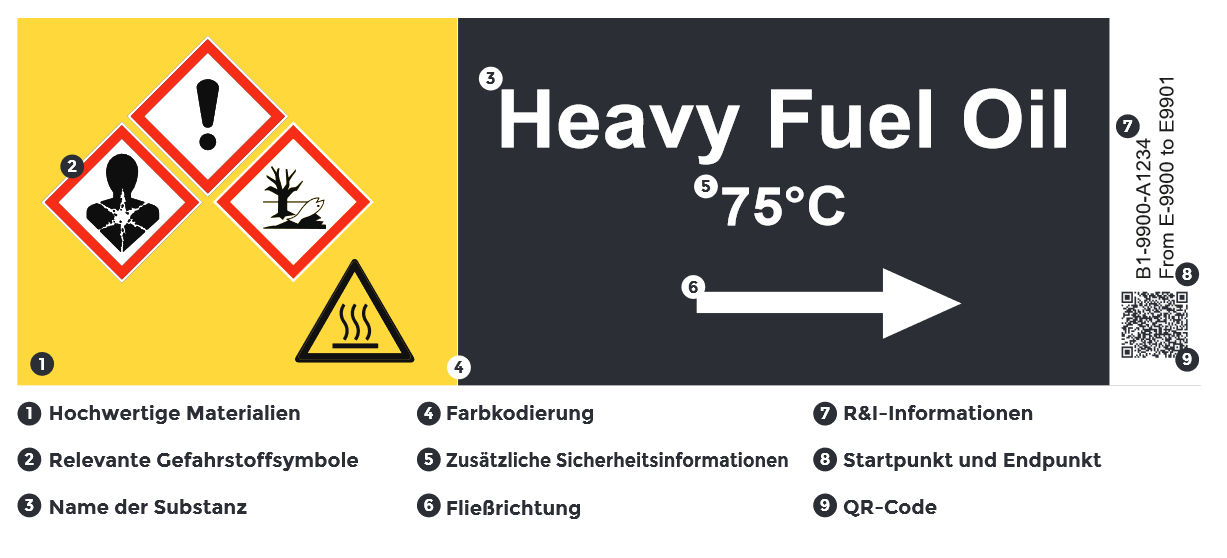

Kennzeichnungselemente

Grundfarbe, Sicherheitsfarbe und weitere Kennzeichnungselemente werden entsprechend der benötigten Rohrkennzeichnung kombiniert.

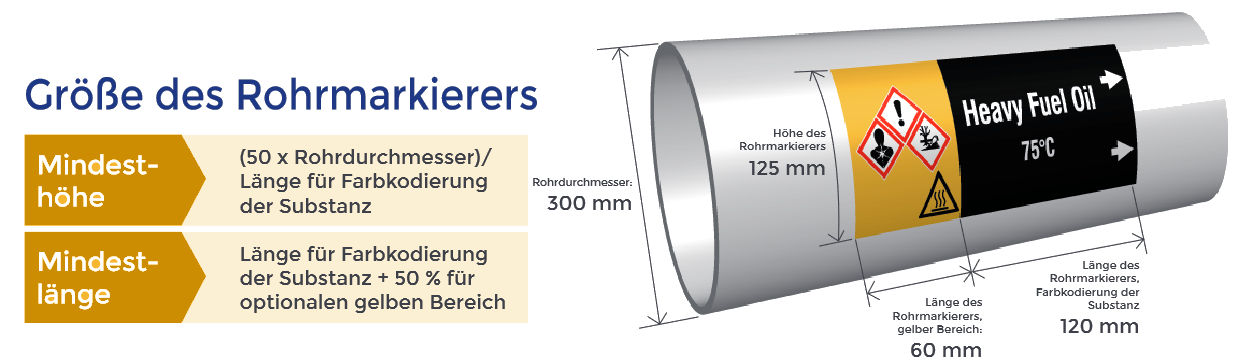

Größe zum Rohrdurchmesser

Mit zunehmendem Rohrdurchmesser werden größere Rohrmarkierer eingesetzt, damit Bezeichnung, Fließrichtung und Symbole gut erkennbar bleiben.

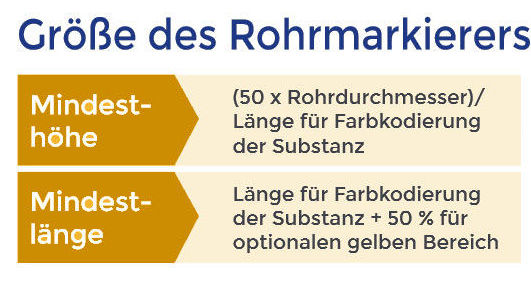

Standardgrößen für ISO 20560 Rohrmarkierer

Für unterschiedliche Rohrdurchmesser stehen abgestimmte Markierergrößen zur Verfügung. Kennzeichnungen mit einem zusätzlichen Bereich für GHS-Symbole sind breiter ausgeführt, damit Rohrinhalt und Gefahrensymbole übersichtlich dargestellt werden können.

Material passend zu Oberfläche und Einsatzbereich

Nach Auswahl der gewünschten Kennzeichnung und Größe wird das passende Material festgelegt. Entscheidend sind dabei die Oberfläche des Rohres sowie die Beanspruchung durch Witterung, Chemikalien und Abrieb.

Selbstklebende Ausführungen eignen sich für saubere, trockene und glatte oder leicht strukturierte Rohrflächen. Für rostige, verschmutzte, nasse oder raue Oberflächen stehen nicht selbstklebende Materialien zur Verfügung.

* Für nicht selbstklebende Rohrmarkierer stehen passende Snap-on-Träger zur Befestigung an Rohrleitungen zur Verfügung.
