Lockout-Verriegelungen für Gas und Druckluft

Gas- und Druckluftsysteme kontrolliert absperren

Lockout-Verriegelungen für Gas und Druckluft sichern Ventile, Kupplungen und Regler während Wartungs-, Reparatur- und Instandhaltungsarbeiten. Sie verhindern, dass Gasflaschen geöffnet, Druckluftleitungen verbunden oder pneumatische Verbraucher unbeabsichtigt wieder mit Energie versorgt werden.

Für unterschiedliche Anwendungen stehen kompakte Gaszylinder-Verriegelungen, Abdeckungen für Hauptventile, pneumatische Kupplungs-Absperrungen und spezielle Lösungen für GEA- und SMC-Komponenten zur Verfügung. Die Auswahl richtet sich nach Anschlussart, Ventilform und erforderlichem Schließsystem.

Gaszylinder-Verriegelung für enge Einbaubereiche

Die kompakte Gaszylinder-Verriegelung blockiert Ventile an Zylindertanks und verhindert deren Betätigung während laufender Arbeiten. Sie eignet sich unter anderem für Propangasflaschen an Gabelstaplern sowie für freistehende Gaszylinder in industriellen Arbeitsbereichen.

Das zweiteilige Gehäuse wird um das geschlossene Ventil gelegt und kann mit bis zu zwei Sicherheitsschlössern verriegelt werden. Aufgrund der kompakten Bauform lässt sich die Absperrung auch bei beengten oder schwer zugänglichen Platzverhältnissen einsetzen.

Besondere Merkmale

• Kompakte Bauform für enge Einbaubereiche
• Robuste Ausführung aus widerstandsfähigem Polystyrol
• Ventilöffnung mit 31,5 mm Durchmesser
• Für bis zu zwei Sicherheitsschlösser geeignet

Gasflaschen-Verriegelung für Hauptzylinderventile

Techn. Datenblatt LOTO-51

Die Gasflaschen-Verriegelung umschließt das Hauptzylinderventil vollständig und verhindert dadurch den Zugriff auf das Bedienelement. Sie wird nach dem Schließen des Ventils aufgesetzt und schützt die Gasversorgung während Wartungs- und Instandhaltungsarbeiten vor einer Öffnung.

Die justierbare Konstruktion lässt sich unabhängig von unterschiedlichen Gewindeformen einsetzen. Geeignet ist die Vorrichtung für Gewindestücke mit einem Durchmesser von bis zu etwa 88 mm. Nach der Montage wird sie mit einem Sicherheitsschloss gegen unbefugtes Entfernen gesichert.

Besondere Merkmale

• Umschließt das Hauptzylinderventil vollständig
• Für Gewindestücke bis etwa 88 mm Durchmesser
• Schnelle Montage ohne besondere Werkzeuge
• Verriegelbar mit einem Sicherheitsschloss

Pneumatische Absperrung für Druckluftkupplungen

Techn. Datenblatt LOTO-47

Die pneumatische Lockout-Absperrung wird direkt auf den getrennten Druckluftstecker gesetzt. Sie verhindert, dass eine Maschine oder ein Werkzeug erneut mit der Druckluftversorgung verbunden wird, und isoliert die pneumatische Energie ohne zusätzliches Reihenabsperrventil.

Mehrere unterschiedlich große Anschlussöffnungen nehmen gängige Steckverbindungen mit 6, 9 und 12 mm auf. Die seitliche Schlaufe ermöglicht eine dauerhafte Befestigung an der Luftleitung und dient zugleich zum Aufhängen der Absperrung, wenn sie nicht verwendet wird.

Besondere Merkmale

• Direkte Isolation am getrennten Druckluftstecker
• Für viele Anschlüsse mit 6, 9 und 12 mm geeignet
• Keine zusätzliche Ventilinstallation erforderlich
• Mit Schlossbügeln bis 7,84 mm verriegelbar

AirLock-M Luftabsperrung für GEA-Ventile

Wichtiger Hinweis: Vor Verwendung prüfen, ob die Verriegelung für den jeweiligen Anschluss, Ventiltyp und Betriebszustand geeignet ist.

Die metrische AirLock-M Luftabsperrung wurde für GEA-Einschraub-Steckanschlüsse in gerader oder abgewinkelter Ausführung entwickelt. Sie blockiert die Anschlussstelle und verhindert, dass das zugehörige Ventil während Wartungs- oder Instandhaltungsarbeiten unbeabsichtigt eingeschaltet wird.

Die bewegliche Edelstahlkonstruktion ist für den wiederholten Einsatz ausgelegt. AirLock-M eignet sich nicht für flach aufgebaute Einpressluftanschlüsse. Bei normal geöffneten Ventilen werden nachgelagerte Leitungen oder Ventilblöcke durch die Vorrichtung nicht abgesperrt.

Besondere Merkmale

• Für metrische GEA-Einschraub-Steckanschlüsse
• Für gerade und abgewinkelte Anschlüsse geeignet
• Bewegliche, zweifarbige Edelstahlkonstruktion
• Kein Schutz vor hohen Drücken oder Druckstößen

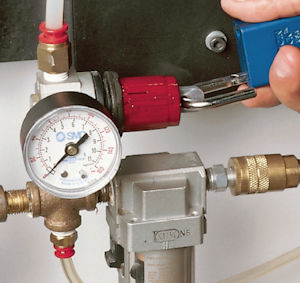

Lockout-Luftleitungsregler für SMC-Modelle

Techn. Datenblatt LOTO-48

Die Lockout-Vorrichtungen für SMC-Luftleitungsregler ermöglichen die gezielte Absperrung einzelner pneumatischer Verbraucher. Andere Maschinenkomponenten, die über dieselbe Luftleitung versorgt werden, können während der Arbeiten weiterhin in Betrieb bleiben.

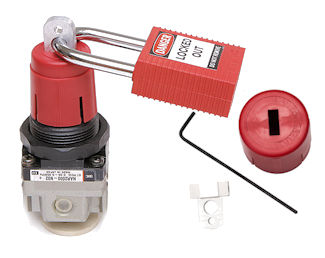

Der jeweilige Regler lässt sich in den Positionen EIN, AUS oder GEDROSSELT sichern. Zur Montage wird die vorhandene Kappe entfernt, die Verriegelung an der Reglerstange angebracht und anschließend die mitgelieferte Ersatzkappe aufgesetzt.

Besondere Merkmale

• Für ausgewählte Luftleitungsregler von SMC
• Verriegelung in EIN, AUS oder GEDROSSELT
• Gezielte Absperrung einzelner Verbraucher
• Schnelle Montage direkt an der Reglerstange
