Kugelhahn- und Kegelventil-Absperrungen
Kugelhähne und Kegelventile sicher verriegeln
Kugelhähne und Kegelventile können durch unbeabsichtigtes Betätigen gefährliche Medien oder gespeicherte Energien freisetzen. Vor Wartungs-, Reparatur- und Instandhaltungsarbeiten müssen die Ventile deshalb in der vorgesehenen Stellung zuverlässig blockiert werden. Für Ventilhebel, T-Griffe, Ventile ohne Griff und schwer zugängliche Kegelventile stehen unterschiedliche Lockout-Absperrungen zur Verfügung. Die passende Ausführung richtet sich nach Ventilbauart, Hebelgröße, Rohrdurchmesser und Einbausituation.

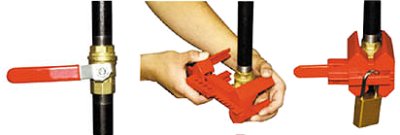

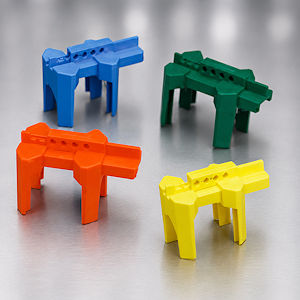

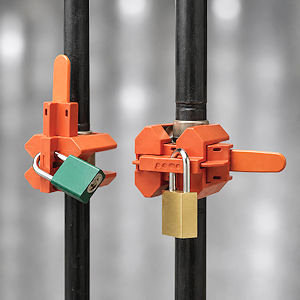

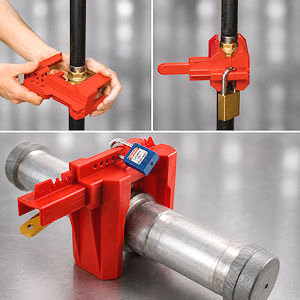

Prinzing-Kralle für Kugelhähne
Die zweiteilige Prinzing-Kralle wird um den Hebel des Kugelhahns gelegt und verhindert dessen Betätigung während der Arbeiten. Die kleine Ausführung kann Kugelhähne sowohl in geöffneter als auch in geschlossener Stellung sichern. Die große Ausführung ist für die Verriegelung in geschlossener Stellung vorgesehen.
Besondere Merkmale
- Zweiteilige Konstruktion zur vollständigen Umschließung des Ventilhebels
- Widerstandsfähiges Polypropylen für den industriellen Einsatz
- Temperaturbeständig von -20 °C bis +80 °C
- Kleine Ausführung für Hebelbreiten bis 27 mm
- Große Ausführung für Hebelbreiten bis 41 mm

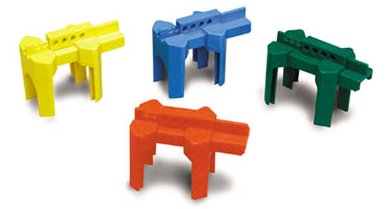

- In Rot, Blau, Grün und Gelb erhältlich
Farben zur schnellen Zuordnung
Die verschiedenen Farben können zur Kennzeichnung von Medien, Gefährdungsstufen, Abteilungen oder Zuständigkeiten eingesetzt werden. Die betriebliche Farbzuordnung sollte einheitlich festgelegt und dokumentiert werden.
| Artikelnummer | Farbe | Rohrdurchmesser (mm) | Max. Hebelbreite | VPE |
|---|---|---|---|---|
| Klein – für offene und geschlossene Position | ||||
| LOTO-800110 | Rot | 14,50 - 52,50 | 27 mm | 1 |
| LOTO-805847 | Blau | 14,50 - 52,50 | 27 mm | 1 |
| LOTO-805848 | Grün | 14,50 - 52,50 | 27 mm | 1 |
| LOTO-805849 | Gelb | 14,50 - 52,50 | 27 mm | 1 |
| Groß – nur für geschlossene Position | ||||
| LOTO-800111 | Rot | 50,00 - 200,00 | 41 mm | 1 |
| LOTO-805850 | Blau | 50,00 - 200,00 | 41 mm | 1 |
| LOTO-805851 | Grün | 50,00 - 200,00 | 41 mm | 1 |
| LOTO-805852 | Gelb | 50,00 - 200,00 | 41 mm | 1 |

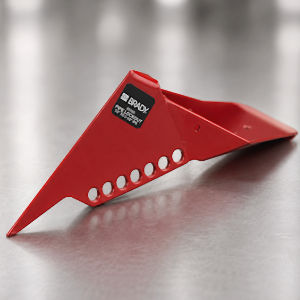

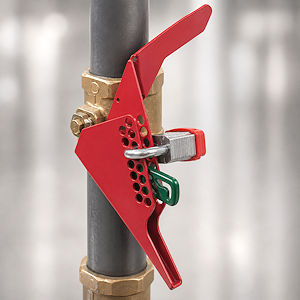

Standard-Absperrungen für Kugelhähne
Die Standard-Ausführungen blockieren den Hebel eines Kugelhahns in geschlossener Stellung. Durch ihre einteilige Bauform lassen sie sich schnell aufsetzen und eignen sich für regelmäßig wechselnde Einsatzorte in Wartung und Service.
Besondere Merkmale
- Für Ventilhebel mit einer Breite von 6 bis 76 mm
- Kleine Ausführungen für Hebelbreiten von 6 bis 25 mm
- Große Ausführungen für Hebelbreiten von 32 bis 76 mm
- Je nach Ausführung aus Nylon oder Stahl
- Temperaturbeständig von -30 °C bis +120 °C
- Mehrere Bohrungen zur passenden Positionierung des Sicherheitsschlosses
- Werkzeuglose Montage direkt am Ventilhebel
- Pulverbeschichtete Stahlvarianten für erhöhte Widerstandsfähigkeit
| Bestellnummer | Beschreibung | Material | Max. Hebelstärke (mm) | Hebelbreite (mm) | Min. Hebellänge (mm) | Anzahl Löcher | VPE |
|---|---|---|---|---|---|---|---|
| LOTO-065666 | Standard Kugelhahn Absperrung, 6-25 mm | Nylon | 7,62 | 6 - 25 | 25,00 | 8 | 1 |
| LOTO-065692 | Standard Kugelhahn Absperrung, 6-25 mm | Stahl | 6,92 | 6 - 25 | 19,00 | 6 | 1 |
| LOTO-065669 | Standard Kugelhahn Absperrung, 32-76 mm | Stahl | 12,70 | 32-76 | 19,00 | 15 | 1 |
| LOTO-065693 | Standard Kugelhahn Absperrung, 32-76 mm | Stahl | 12,70 | 32-76 | 19,00 | 7 | 1 |
| Artikelnummer | A mm | B mm | C mm | D mm | E mm | F mm | G Anzahl | G ø |
|---|---|---|---|---|---|---|---|---|
| LOTO-065666 | 80 | 30 | 60 | 8 | 12 | 71 | 8 | 7,5 |
| LOTO-065692 | 87 | 30 | 50 | 8 | 11 | 63 | 6 | 10 |
| LOTO-065669 | 150 | 30 | 110 | 10 | 15 | 110 | 15 | 7,5 |
| LOTO-065693 | 150 | 30 | 110 | 10 | 15 | 110 | 7 | 10 |

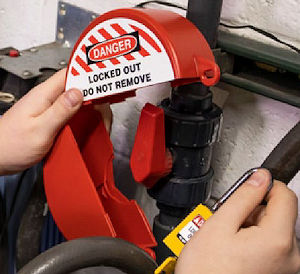

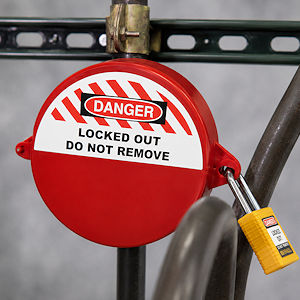

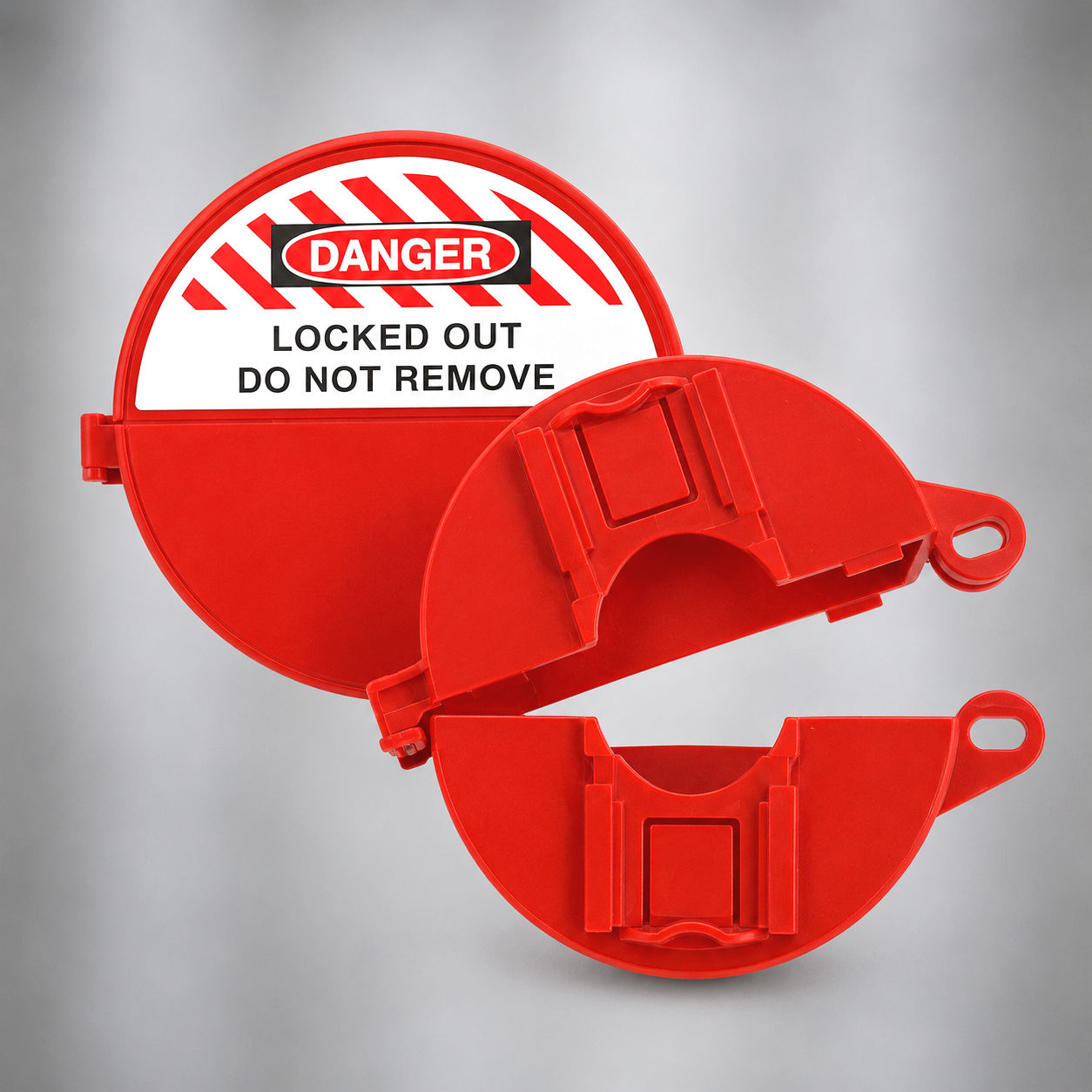

Kugelhahn-Absperrungen für T-Griffe
Diese Lockout-Lösung wurde für Kugelhähne mit T-Griff auf PVC-Rohren entwickelt. Anpassbare Schieber fixieren die Vorrichtung am jeweiligen Griff und verhindern, dass das Ventil während der Arbeiten bewegt werden kann.
Besondere Merkmale
- Einteilige Bauform für einfache Handhabung und Aufbewahrung
- Anpassbare Schieber für unterschiedliche Griffgrößen
- Für Kugelhähne mit T-Griff auf PVC-Rohren
- Robuster ABS-Kunststoff für industrielle Anwendungen
- Geeignet für Rohrdurchmesser von 12,7 bis 50,8 mm
- Verriegelbar mit einem Sicherheitsschloss bis 7,1 mm Bügeldurchmesser
- Zwei Größen für unterschiedliche Rohr- und Spindeldurchmesser
Schnelle und sichere Anwendung
Die Absperrungen werden direkt am T-Griff montiert und mit einem Sicherheitsschloss verriegelt. Dadurch bleibt das Ventil während Wartungs-, Reparatur- und Instandhaltungsarbeiten zuverlässig in der gewählten Stellung gesichert.
| Klein | Groß | |
|---|---|---|
| Bestellnummer | LOTO-151748 | LOTO-151749 |
| Durchmesser | 107,9 mm | 158,7 mm |
| Tiefe | 44,4 mm | 50,8 mm |
| Durchmesser der Ventilspindel | 31,0 - 40,0 mm | 31,0 - 57,0 mm |
| Material | ABS Kunststoff | ABS Kunststoff |
| Max. Anzahl Schlösser | 1 | 1 |
| Max. Bügeldurchmesser (Schloss) | 7,1 mm | 7,1 mm |
| Durchm. PVC-Rohre | 12,7 - 25,4 mm | 31,7 - 50,8 mm |

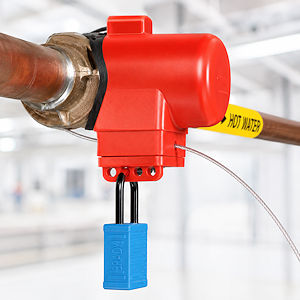

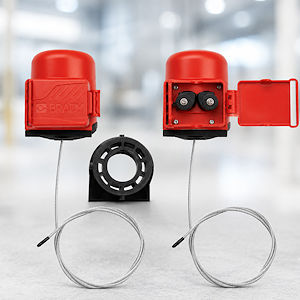

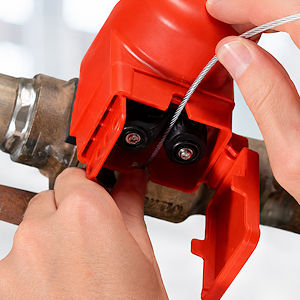

Kugelhahn-Absperrung für Ventile ohne Griff
Wird der Bedienhebel eines Kugelhahns entfernt, kann der verbleibende Ventilanschluss mit dieser verstellbaren Lockout-Vorrichtung abgesichert werden. Die kompakte Bauweise eignet sich besonders für schwer zugängliche oder beengte Einbaustellen.
Besondere Merkmale
- Für Kugelhähne ohne Bediengriff mit einem Durchmesser von 25 bis 165 mm
- Verstellbare Konstruktion für unterschiedliche Ventilgrößen
- Widerstandsfähiges Polypropylen
- Temperaturbeständig von -20 °C bis +80 °C
- Kompakte Ausführung für begrenzte Platzverhältnisse
- Verriegelbar mit bis zu vier Sicherheitsschlössern oder Blockierbügeln
- Warnetiketten in Englisch, Spanisch und Französisch enthalten
| Best.-Nr. | Beschreibung | Durchm.
(mm) |
Tiefe (mm) | Max. Bügel-
stärke |
Hebelgröße
(mm) |
Rohrdurchm.
(mm) |
Material | VPE |
|---|---|---|---|---|---|---|---|---|
| LOTO-175644 | Kugelhahn-Absperrung für Ventile ohne Griff | 89,50 | 76,20 | 9,50 mm | 25,00 - 165,00 | 25,00 - 165,00 | Polypropylen | 1 |

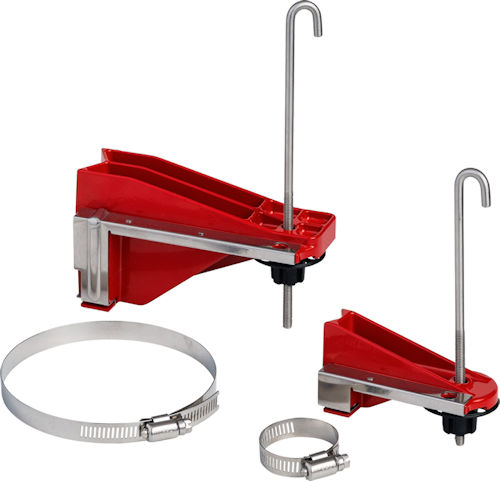

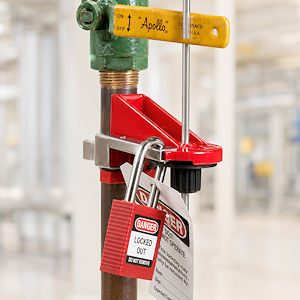

Dauerhaft montierte Perma-Mount Kugelhahn-Absperrungen
Perma-Mount Absperrungen verbleiben direkt am Kugelhahn und stehen dadurch bei jeder Wartung sofort zur Verfügung. Nach der einmaligen Montage muss keine separate Verriegelung zum Einsatzort gebracht oder dort passend ausgewählt werden.
Besondere Merkmale
- Dauerhafte Montage direkt am Kugelhahn
- Nur eine erstmalige Installation erforderlich
- Blockiert den Ventilhebel in 90-Grad-Stellung
- Zwei Größen für Ventile von 1 bis 10 cm Durchmesser
- Robuste Ausführung aus pulverbeschichtetem Metall
- Temperaturbeständig von -40 °C bis +90 °C
- Für wiederkehrende und standardisierte Lockout-Anwendungen
| Best.-Nr. | Beschreibung | Materialtyp | Höhe (mm) | Breite (mm) | Schlauchklemme 1 | Schlauchklemme 2 | VPE |
|---|---|---|---|---|---|---|---|
| LOTO-121540 | Perma-Mount Kugelhahn-Absperrung, KLEIN | Metall | 108,2 mm | 55,9 mm | 20,6 - 44,5 mm | 39,6 - 63,5 mm | 1 |
| LOTO-121541 | Perma-Mount Kugelhahn-Absperrung, GROSS | Metall | 162,8 mm | 92,2 mm | 77,7 - 101,6 mm | 115,8 - 139,7 mm | 1 |

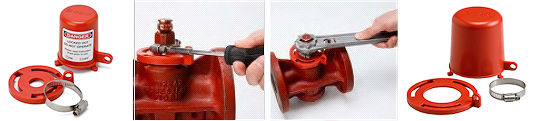

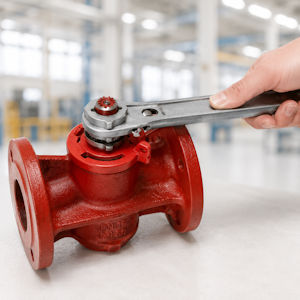

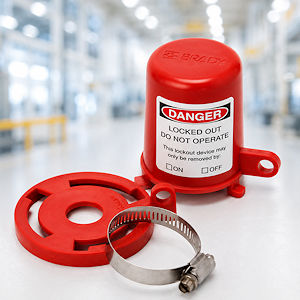

Lockout-Absperrungen für Kegelventile
Kegelventile lassen sich aufgrund ihrer Bauform häufig nur schwer mit herkömmlichen Verriegelungen sichern. Die mehrteiligen Absperrungen umschließen den Betätigungsbereich und verhindern, dass das Ventil während Wartungs- oder Instandhaltungsarbeiten geöffnet wird.
Besondere Merkmale
- Für manuell betätigte Kegelventile von 25 bis 203 mm Durchmesser
- Manipulationssichere und widerstandsfähige Konstruktion
- Kompakte Ausführung für einfache Handhabung
- Robustes Polypropylen für den industriellen Einsatz
- Temperaturbeständig von -20 °C bis +80 °C
- Für Schlossbügel bis maximal 9,3 mm Stärke
- Verschiedene Basisabdeckungen für unterschiedliche Ventilgrößen
| Art.Nr. | Spezifikationen | Material | Höhe (mm) | Durchmesser (mm) | VPE |
|---|---|---|---|---|---|
| LOTO-113231 | Basisabdeckung Kegelventil-Absperrung 22,23 mm | Polypropylen | 76,20 | 81,40 | 1 |
| LOTO-113232 | Basisabdeckung Kegelventil-Absperrung 34,93 mm | Polypropylen | 76,20 | 81,40 | 1 |
| LOTO-113233 | Basisabdeckung Kegelventil-Absperrung 53,98 mm | Polypropylen | 101,60 | 119,60 | 1 |
| LOTO-113234 | Basisabdeckung Kegelventil-Absperrung 63,50 mm | Polypropylen | 101,60 | 119,60 | 1 |
