Verriegelungen für Drucktasten und Notausschalter
Schalt- und Bedienelemente sicher blockieren
Lockout-Verriegelungen für Drucktasten, Drehschalter, Notausschalter und weitere Bedienelemente verhindern eine unbeabsichtigte Betätigung während Wartungs-, Reparatur- und Instandhaltungsarbeiten. Die Absperrungen werden direkt am jeweiligen Schalter angebracht und anschließend mit einem Sicherheitsschloss gesichert.
Je nach Bauform stehen transparente Schutzabdeckungen, fest installierte Basisringe sowie spezielle Lösungen für IEC- und NEMA-Schalter zur Verfügung. Ergänzend können Tagout-Warnanhänger verwendet werden, um gesperrte Bedienelemente und laufende Arbeiten deutlich zu kennzeichnen.

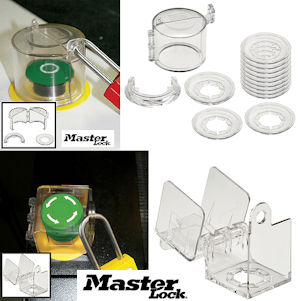

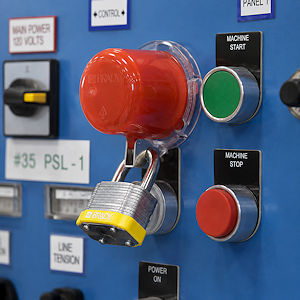

Lockout für Notausschalter und Drucktasten
Die klar-transparenten und rot-transparenten Schutzabdeckungen blockieren den direkten Zugriff auf Drucktasten, EIN/AUS-Schalter und Notausschalter. Sie ermöglichen eine schnelle Absicherung direkt am Bedienfeld, ohne dass das jeweilige Bedienelement dauerhaft verändert werden muss. Die verschiedenen Ausführungen ermöglichen eine Anpassung an unterschiedliche Schaltergrößen und Anwendungen.
Der Basisring wird einmalig am Schalter montiert und kann anschließend dauerhaft dort verbleiben. Bei Wartungs- oder Servicearbeiten wird die passende Abdeckung aufgesetzt und mit einem Sicherheitsschloss verriegelt. Durch das transparente Material bleibt die Stellung des Bedienelements weiterhin erkennbar.
Hinweis: Die Notausschalter-Verriegelungen sind ausschließlich zur Absicherung des Schalters in gedrückter Stellung vorgesehen. Sie eignen sich nicht zur Verriegelung in offener oder herausgezogener Stellung.
Besondere Merkmale
- Fester Basisring mit abnehmbarer Schutzabdeckung
- Für Tasterdurchmesser von 16, 22 und 30 mm
- Klar-transparente oder rot-transparente Ausführung
- Abdeckung mehrfach an montierten Basisringen nutzbar
- Verriegelbar mit einem Sicherheitsschloss
Montage und Kennzeichnung
Das transparente Klebeetikett wird direkt auf dem Basisring angebracht. Wahlweise können rote oder gelbe Etiketten verwendet werden, um die Verriegelungsstelle deutlicher hervorzuheben. Separat erhältliche Basisring-Sets erleichtern die Vorbereitung mehrerer Bedienelemente, während eine Abdeckung flexibel an verschiedenen Verriegelungsstellen genutzt wird.
| Best.-Nr. | Beschreibung | VPE |
|---|---|---|
| Rot-transparente Abdeckungen | ||
| LOTO-134018 | Drucktasten-Set Klein
– Transparenter Basisring für 16 mm Drucktasten + kurze rot-transparente Abdeckung + Klebeetiketten in transparent, gelb und rot |
1 Set |

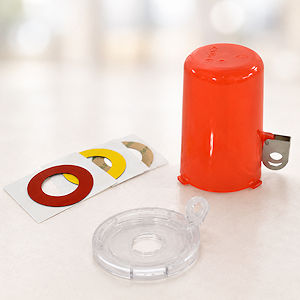

| LOTO-130819 | Drucktasten-Set Klein
– Transparenter Basisring für 16 mm Drucktasten + lange rot-transparente Abdeckung + Klebeetiketten in transparent, gelb und rot |
1 Set |
| LOTO-130820 | Drucktasten-Set Mittel
– Transparenter Basisring für 22 mm Drucktasten + kurze rot-transparente Abdeckung + Klebeetiketten in transparent, gelb und rot |
1 Set |
| LOTO-130821 | Drucktasten-Set Groß
– Transparenter Basisring für 30 mm Drucktasten + kurze rot-transparente Abdeckung + Klebeetiketten in transparent, gelb und rot |
1 Set |
| Klar-transparente Abdeckungen | ||
| LOTO-139793 | Drucktasten-Set Klein
– Transparenter Basisring für 16 mm Drucktasten + kurze klar-transparente Abdeckung + Klebeetiketten in transparent, gelb und rot |
1 Set |
| LOTO-139794 | Drucktasten-Set Klein
– Transparenter Basisring für 16 mm Drucktasten + lange klar-transparente Abdeckung + Klebeetiketten in transparent, gelb und rot |
1 Set |
| LOTO-139795 | Drucktasten-Set Mittel
– Transparenter Basisring für 22 mm Drucktasten + kurze klar-transparente Abdeckung + Klebeetiketten in transparent, gelb und rot |
1 Set |
| LOTO-139796 | Drucktasten-Set Groß
– Transparenter Basisring für 30 mm Drucktasten + kurze klar-transparente Abdeckung + Klebeetiketten in transparent, gelb und rot |
1 Set |
| Basisring-Sets | ||
| LOTO-130822 | 5 Basisringe für 16 mm Drucktasten + je 5 Etiketten in transparent, rot und gelb | 1 Set |
| LOTO-130823 | 5 Basisringe für 22 mm Drucktasten + je 5 Etiketten in transparent, rot und gelb | 1 Set |
| LOTO-130824 | 5 Basisringe für 30 mm Drucktasten + je 5 Etiketten in transparent, rot und gelb | 1 Set |

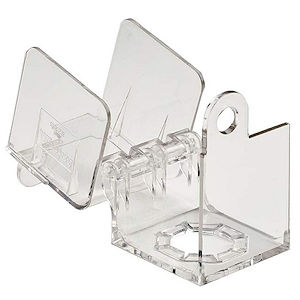

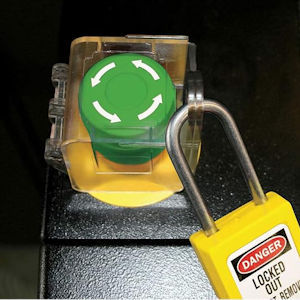

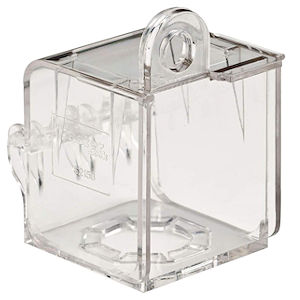

Viereckige Druck- und Drehschalterabsperrung
Die viereckige, transparente Schalterabdeckung S2153 schützt Drucktasten und Drehschalter an Maschinen, Schaltschränken und Bedienfeldern. Sie verhindert den direkten Zugriff auf das Bedienelement und schützt während Wartungs- und Instandhaltungsarbeiten vor einer unbeabsichtigten Betätigung.
Die Abdeckung wird über der Schaltereinfassung montiert und nach oben aufgeklappt. Dafür wird der Schalterknopf kurz gelöst, die Verriegelung eingesetzt und der Knopf anschließend wieder befestigt. Nach dem Schließen wird die Vorrichtung mit einem Sicherheitsschloss gesichert.
Besondere Merkmale
- Für Schalterdurchmesser von 22,5 und 30,5 mm
- Für Bedienelemente bis 40 mm Durchmesser und 44 mm Höhe
- Transparente, nach oben klappbare Abdeckung
- Montage ohne Bohren über die Schaltereinfassung
- Verriegelbar mit einem Sicherheits-Vorhängeschloss
| Best.-Nr. | Beschreibung | VPE |
|---|---|---|
| LOTO-S2153 | Transparente Druck- und Drehschalterabdeckung, viereckig, für Drucktasten und Schalterknöpfe bis 40 mm | 1 Stück |

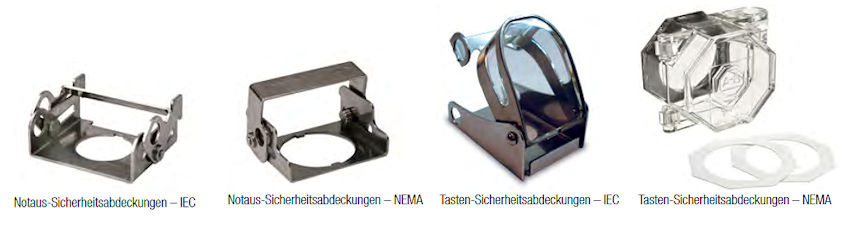

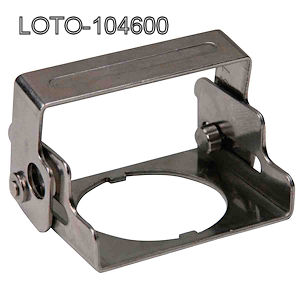

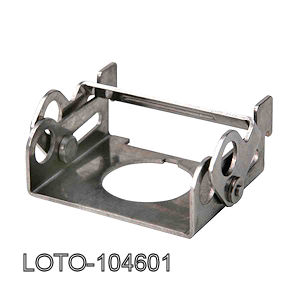

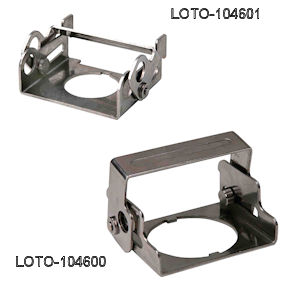

IEC- und NEMA-Notaus-Sicherheitsabdeckungen
Die Notaus-Sicherheitsabdeckungen wurden für Bedienelemente nach IEC- und NEMA-Standard entwickelt. Ein stabiler Metallsteg blockiert den gedrückten Notausschalter in der AUS-Position und verhindert, dass er während laufender Arbeiten wieder freigegeben oder betätigt werden kann.
Die Vorrichtung wird dauerhaft am Bedienelement montiert und bei Bedarf mit einem Sicherheitsschloss verriegelt. Varianten stehen für IEC-Schalter mit 22,5 mm sowie für NEMA-Schalter mit 30,5 mm Tastengröße zur Verfügung.
Besondere Merkmale
- Für IEC-Taster mit 22,5 mm Durchmesser
- Für NEMA-Taster mit 30,5 mm Durchmesser
- Blockiert den Notausschalter in gedrückter AUS-Position
- Robuste Ausführung mit dauerhaft montiertem Metallsteg
- Verriegelbar mit einem Sicherheitsschloss
| Best.-Nr. | Beschreibung | Höhe (mm) | Tiefe (mm) | Tastentyp | Tastengröße (mm) | VPE |
|---|---|---|---|---|---|---|
| LOTO-104601 | Notaus-Sicherheitsabdeckung – IEC | 33,80 | 41,90 | IEC | 22,50 | 1 |
| LOTO-104600 | Notaus-Sicherheitsabdeckung – NEMA | 33,80 | 41,90 | NEMA | 30,50 | 1 |

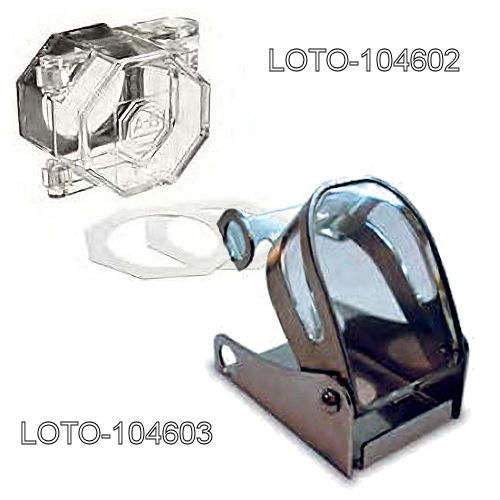

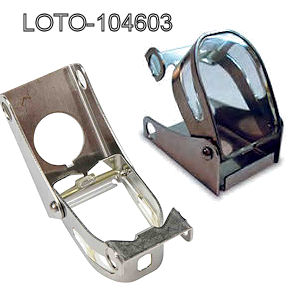

IEC- und NEMA-Tasten-Sicherheitsabdeckungen
Die transparenten Tasten-Sicherheitsabdeckungen umschließen Drucktasten vollständig und verhindern dadurch eine Betätigung während Wartungs-, Reparatur- oder Servicearbeiten. Sie eignen sich für Bedienfelder, Schaltschränke und weitere elektrische Steuerungseinrichtungen.
Die Klappabdeckung ermöglicht weiterhin den Blick auf Beschriftungen, Kennzeichnungen und den Zustand des Bedienelements. Sie wird dauerhaft am Schalter montiert und kann bei Bedarf mit einem Sicherheitsschloss verriegelt werden. Ausführungen stehen für IEC- und NEMA-Taster zur Verfügung.
Besondere Merkmale
- Für IEC-Taster mit 22,5 mm Durchmesser
- Für NEMA-Taster mit 30,5 mm Durchmesser
- Transparente Klappabdeckung aus Polycarbonat
- Dauerhafte Montage mit stabilem Metallrahmen
- Verriegelbar mit einem Sicherheitsschloss
| Best.-Nr. | Beschreibung | Höhe (mm) | Tiefe (mm) | Tastentyp | Tastengröße (mm) | VPE |
|---|---|---|---|---|---|---|
| LOTO-104603 | Tasten-Sicherheitsabdeckung – IEC | 58,40 | 34,10 | IEC | 22,50 | 1 |

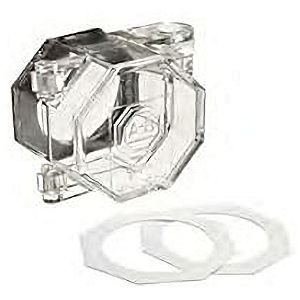

| LOTO-104602 | Tasten-Sicherheitsabdeckung – NEMA | 49,02 | - | NEMA | 30,50 | 1 |

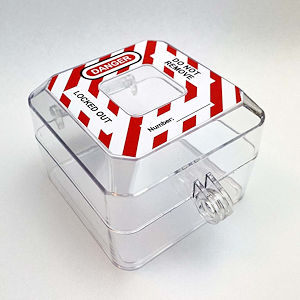

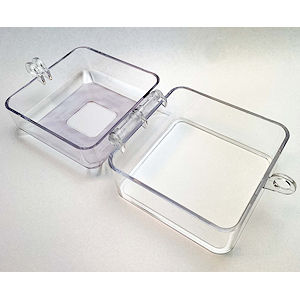

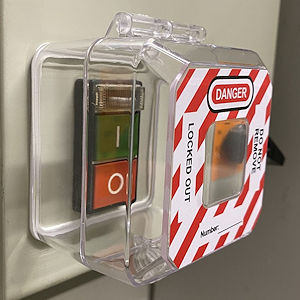

Schmale Lockout-Abdeckung für Hauptschalter
Abmessungen: 80 x 80 x 60 mm.
Die schmale Lockout-Schalterabdeckung schützt Hauptschalter und andere nicht abschließbare Bedienelemente vor einer unbeabsichtigten Betätigung. Ihre kompakte Bauform eignet sich besonders für Schaltschränke und Bedienfelder mit begrenztem Platz rund um den Schalter.
Die transparente Abdeckung lässt die Schalterstellung und vorhandene Kennzeichnungen weiterhin erkennen. Sie wird mit doppelseitigem 3M-Klebeband befestigt und nach dem Schließen mit einem Sicherheitsschloss verriegelt. Das Klebeband ist nicht für den Außeneinsatz vorgesehen.
Besondere Merkmale
- Schmale Bauform für begrenzte Platzverhältnisse (Hauptschalter, nicht abschließbar Bedienelemente)
- UV-beständiges, transparentes Polycarbonat - Befestigung mit doppelseitigem 3M-Klebeband
- Verriegelbar mit einem Sicherheitsschloss
| Best.-Nr. | Beschreibung | VPE |
|---|---|---|
| LOTO-312312 | Transparente Lockout-Schalterabdeckung – schmale Ausführung | 1 Stück |

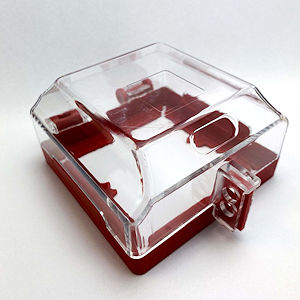

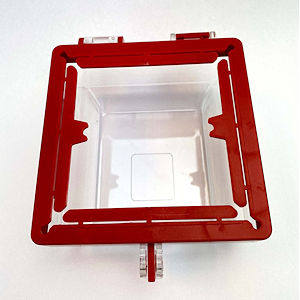

Quadratische Lockout-Abdeckung für Hauptschalter
Innenmaß mit Einsatz: 75 x 75 x
60 mm.
Innenmaß ohne Einsatz: 88 x 88 x
60 mm.
Außenmaß: 105 x 105 x 60 mm.
Die quadratische Lockout-Abdeckung sichert größere Hauptschalter und andere nicht abschließbare Bedienelemente an Maschinen und Anlagen. Das transparente Gehäuse verhindert den direkten Zugriff, während Schalterstellung und Kennzeichnungen weiterhin sichtbar bleiben.

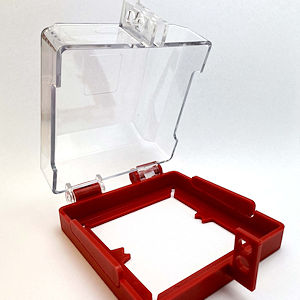

Ein herausbrechbarer Einsatz in der Bodenplatte ermöglicht die Anpassung der Innenöffnung an unterschiedliche Schaltergrößen. Mit eingesetztem Mittelteil eignet sich die Abdeckung für kleinere Schalter. Nach dem Entfernen steht die vollständige Innenöffnung für größere Bedienelemente zur Verfügung.
Besondere Merkmale
- Für Hauptschalter und nicht abschließbare Bedienelemente
- Herausbrechbarer Einsatz zur Größenanpassung
- UV-beständiges, transparentes Polycarbonat
- Montage mit Schrauben oder 3M-Klebeband
- Verriegelbar mit einem Sicherheitsschloss
| Best.-Nr. | Beschreibung | VPE |
|---|---|---|
| LOTO-311311 | Transparente quadratische Lockout-Schalterabdeckung für nicht abschließbare Schalter | 1 Stück |

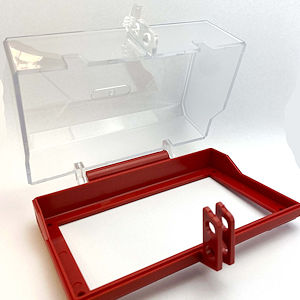

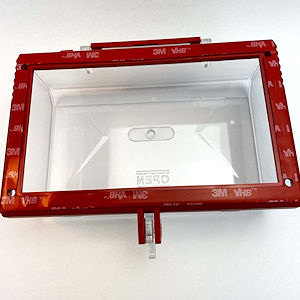

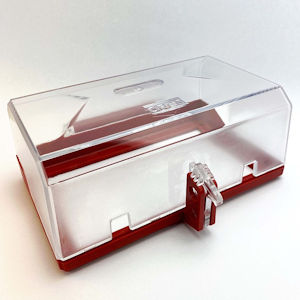

Breite Lockout-Abdeckung für Hauptschalter
Abmessungen: 158 x 64 x 98 mm.
Die breite Lockout-Schalterabdeckung schützt größere Hauptschalter und Bedienelemente, die keine eigene Abschließmöglichkeit besitzen. Sie umschließt den Schalter vollständig und verhindert während Wartungs-, Reparatur- und Servicearbeiten den direkten Zugriff.
Durch die transparente Ausführung bleiben die Schalterstellung, Beschriftungen und vorhandene Kennzeichnungen weiterhin sichtbar. Die Abdeckung kann mit Schrauben oder doppelseitigem 3M-Klebeband befestigt und anschließend mit einem Sicherheitsschloss verriegelt werden.
Besondere Merkmale
- Breite Bauform für größere Schaltergehäuse von großen Hauptschaltern und Bedienelementen
- UV-beständiges, transparentes Polycarbonat
- Montage mit Schrauben oder 3M-Klebeband
- Verriegelbar mit einem Sicherheitsschloss
| Best.-Nr. | Beschreibung | VPE |
|---|---|---|
| LOTO-310310 | Transparente Lockout-Schalterabdeckung – breite Ausführung | 1 Stück |

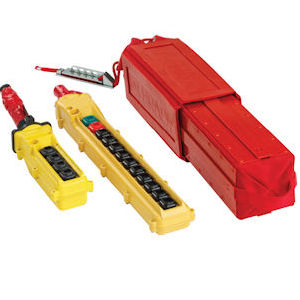

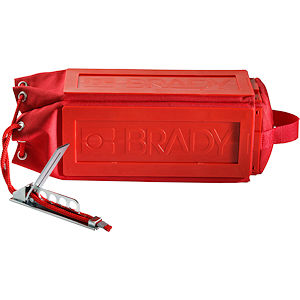

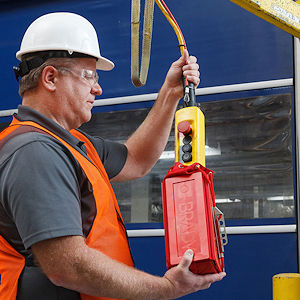

Lockout-Verriegelungen für Hängetaster
Die flexiblen Hängetaster-Verriegelungen decken Bedieneinheiten von Kränen, Hebezeugen und weiteren Maschinen vollständig ab. Dadurch sind sämtliche Drucktasten während Wartungs-, Reparatur- und Inspektionsarbeiten gegen eine Betätigung geschützt.
Die Absperrung wird über den Hängetaster gezogen und mit dem längenverstellbaren Verschlussseil an die jeweilige Bauform angepasst. Bis zu vier Beschäftigte können jeweils ein eigenes Sicherheitsschloss anbringen. Der Hängetaster wird erst wieder zugänglich, nachdem alle Schlösser entfernt wurden.
Besondere Merkmale
- Für Hängetaster von Kränen und Hebezeugen
- Vollständige Abdeckung aller Bedientasten
- Für bis zu vier Sicherheitsschlösser
- Flexibles, längenverstellbares Verschlussseil
- Flach zusammenfaltbar und leicht transportierbar
| Best.-Nr. | Beschreibung | Tiefe (mm) | Länge (mm) | Breite (mm) | Max. Bügelstärke (mm) | VPE |
|---|---|---|---|---|---|---|
| LOTO-150587 | Hängetaster-Lockout-Absicherung – klein | 50,80 | 508,00 | 133,35 | 9,53 | 1 |
| LOTO-151252 | Hängetaster-Lockout-Absicherung – groß | 50,80 | 1016,00 | 228,60 | 9,53 | 1 |
