Universal-Ventilabsperrungen für flexible Anwendungen

Verschiedene Ventilarten zuverlässig absperren

Universal-Ventilabsperrungen werden eingesetzt, wenn herkömmliche Verriegelungen aufgrund der Ventilform, der Einbaulage oder beengter Platzverhältnisse nicht geeignet sind. Sie lassen sich an unterschiedliche Hebel, Griffe und Rohrleitungen anpassen und sichern die jeweilige Trennstelle gegen unbeabsichtigtes Betätigen.

Je nach Anwendung stehen modulare Systeme mit Haken, Blockierstäben oder Kabelverriegelungen sowie kompakte Klemmverriegelungen zur Verfügung. Damit können unter anderem Kugelhähne, Drosselventile, Absperrhähne und Mehrwegeventile während Wartungs- und Instandhaltungsarbeiten abgesichert werden.

Modulare Universal-Ventilabsperrungen

Universal-Ventilabsperrung mit Schlitten

Techn. Datenblatt LOTO-24

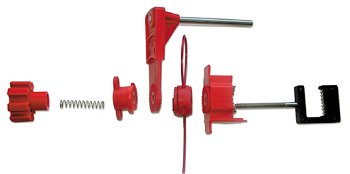

Das modulare Verriegelungssystem lässt sich an verschiedene Ventilformen und Betätigungselemente anpassen. Je nach Ausführung wird die Klemme mit einem Haken, einem Schlitten, einem Blockierstab oder einer Kabelverriegelung kombiniert. Dadurch kann ein einziges System für mehrere Anwendungen genutzt werden.

Besondere Merkmale

Modular erweiterbar für unterschiedliche Ventilarten und Einbausituationen
Geeignet für große Hebel, T-Griffe und weitere mechanische Betätigungselemente
Offene Klemme für Rohrklemmen und breite Griffe
Absicherung in geöffneter, geschlossener oder festgelegter Zwischenstellung möglich
Glasfaserverstärktes Nylon mit hoher Chemikalien- und Korrosionsbeständigkeit
In kleiner und großer Ausführung erhältlich
Mit Blockierstab oder Kabelverriegelungssystem kombinierbar

Beispielanwendungen

Drosselventil mit Universal-Absperrung — Der Haken blockiert den Griff eines Drosselventils und verhindert eine Veränderung der eingestellten Ventilstellung.

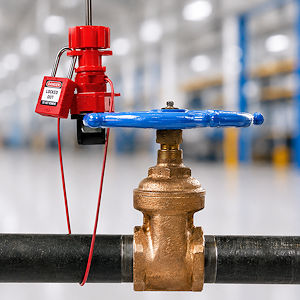

Absperrhahn mit Kabelverriegelung — Absperrhähne können mit der Universal-Ventilabsperrung und einem zusätzlichen Kabelsystem gesichert werden.

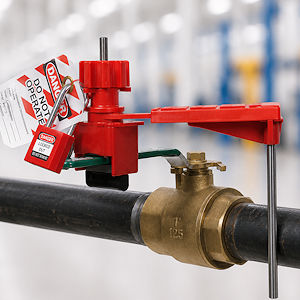

Kugelhahn mit Universal-Absperrung — Ein separat erhältlicher Blockierstab ermöglicht die Absicherung von Kugelhähnen in der vorgesehenen Stellung.

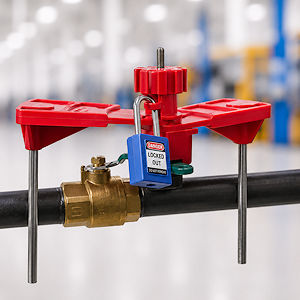

Mehrwegeventil mit Blockierstäben — Mit zwei Blockierstäben lassen sich auch Drei-, Vier- und Fünfwegeventile oder festgelegte Zwischenstellungen sichern.

Best.Nr.	Beschreibung	Max. Hebel- stärke (mm)	Max. Hebel- breite (mm)	Kabel- länge (m)	Kabeldurch- messer (mm)	VPE
Verriegelung mit Haken
LOTO-050924	Kleine Universal-Ventilabsperrung mit Haken - Abmessung: 22,90 x 142,20 mm BxH	15,24	25,00	-	-	1
LOTO-050899	Große Universal-Ventilabsperrung mit Haken - Abmessung: 39,40 x 162 mm BxH	27,94	40,64	-	-	1
Verriegelung mit Haken - als Set
LOTO-051390	Kleines Universal-Ventilabsperrungssystem mit Haken, 1 kleiner Blockierstab, 1 Kabelverriegelung (Glasfaserverstärktes Nylonkabel mit 2,44 Meter)	15,24	25,40	2,44	3,18	1
LOTO-051394	Kleines Universal-Ventilabsperrungssystem mit Haken, 1 kleiner Blockierstab, 1 Kabelverriegelung (Übermanteltes Stahlkabel mit 2,44 Meter)	15,24	25,40	2,44	3,18	1
LOTO-051388	Großes Universal-Ventilabsperrungssystem mit Haken, großer Blockierstab, 1 Kabelverriegelung (Glasfaserverstärktes Nylonkabel mit 2,44 Meter)	27,94	40,64	2,44	3,18	1
LOTO-051392	Großes Universal-Ventilabsperrungssystem mit Haken, großer Blockierstab, 1 Kabelverriegelung (Übermanteltes Stahlkabel mit 2,44 Meter)	27,94	40,64	2,44	3,18	1
Verriegelung mit Schlitten
LOTO-065400	Kleine Universal-Ventilabsperrung (Schlitten) mit langer Hebelbefestigung (Schlitten) und Arretierung - inkl. Blockierarm	19,00	25,00	-	-	1
LOTO-065401	Große Universal-Ventilabsperrung (Schlitten) mit langer Hebelbefestigung (Schlitten) und Arretierung - inkl. Blockierarm	31,75	41,00	-	-	1
Zubehör
LOTO-065402	Kleiner Blockierstab, 19 x 25 mm	19,00	25,00	-	-	1
LOTO-065403	Großer Blockierstab, 31 x 40 mm	31,75	41,00	-	-	1
LOTO-051395	Kabelverriegelungssystem mit vinylüberzogenem Stahlkabel	19,00	25,00	2,44	3,24	1

Klemmverriegelung für schwer erreichbare Trennstellen

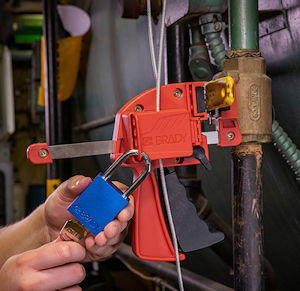

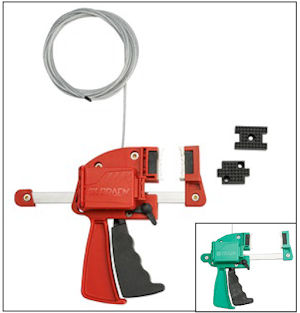

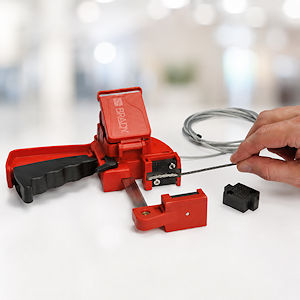

Die kompakte Klemmverriegelung eignet sich für Ventile, Rohre und Energietrennstellen, die mit herkömmlichen Lockout-Vorrichtungen nur schwer erreichbar sind. Die Schraubstock-Klemme wird an einem Griff oder Rohr befestigt und anschließend mit dem flexiblen Kabel gesichert.

Nach dem Schließen der Schutzklappe kann das 2,44 Meter lange, PVC-beschichtete Stahlkabel weiterhin festgezogen, jedoch nicht mehr gelockert werden. Das robuste Kunststoffgehäuse eignet sich für Sicherheitsschlösser mit einem Bügeldurchmesser bis 7,5 mm. Zum Lieferumfang gehören die Klemmverriegelung, das Kabel, austauschbare Stahl- und Gummibacken sowie ein Klebeetikett.

Besondere Merkmale

Ergonomische Klemmverriegelung für Ventile und Rohre bis 62 mm Breite
2,44 m langes PVC-beschichtetes Stahlkabel für flexible Anwendungen
Kabel kann nach dem Schließen der Schutzklappe weiter festgezogen werden
Verriegelbar mit bis zu vier Sicherheitsschlössern
Austauschbare Stahl- und Gummibacken für sicheren Halt und Oberflächenschutz

Bestellnummer	Beschreibung	Farbe	VPE
LOTO-170481	Lockout Universal-Verriegelung für Ventile mit 2,44 m Kabel (PVC-beschichtet)	Rot	1 Set
LOTO-170482	Lockout Universal-Verriegelung für Ventile mit 2,44 m Kabel (PVC-beschichtet)	Grün	1 Set
